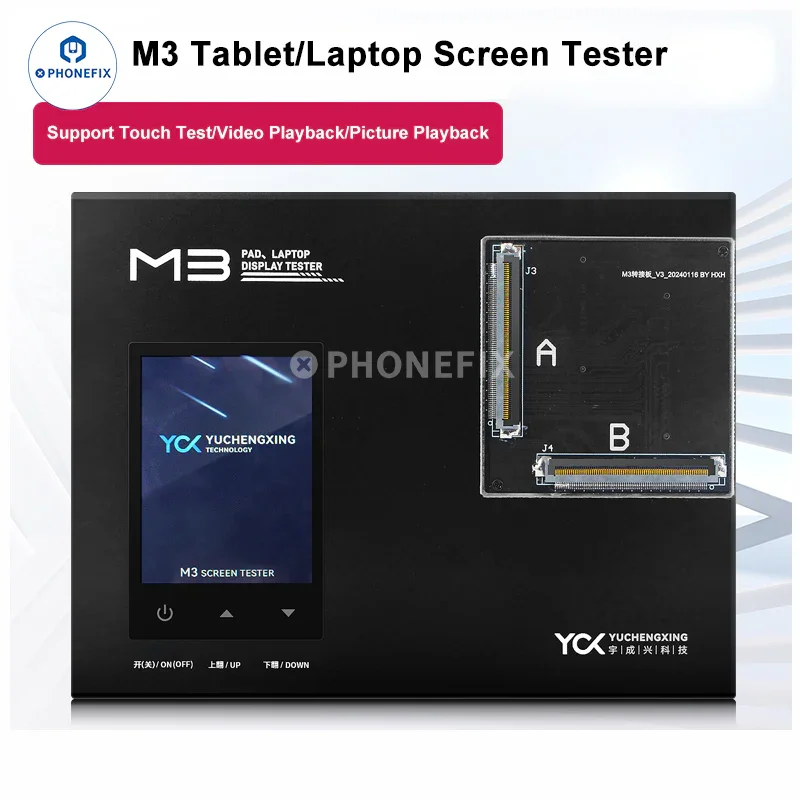

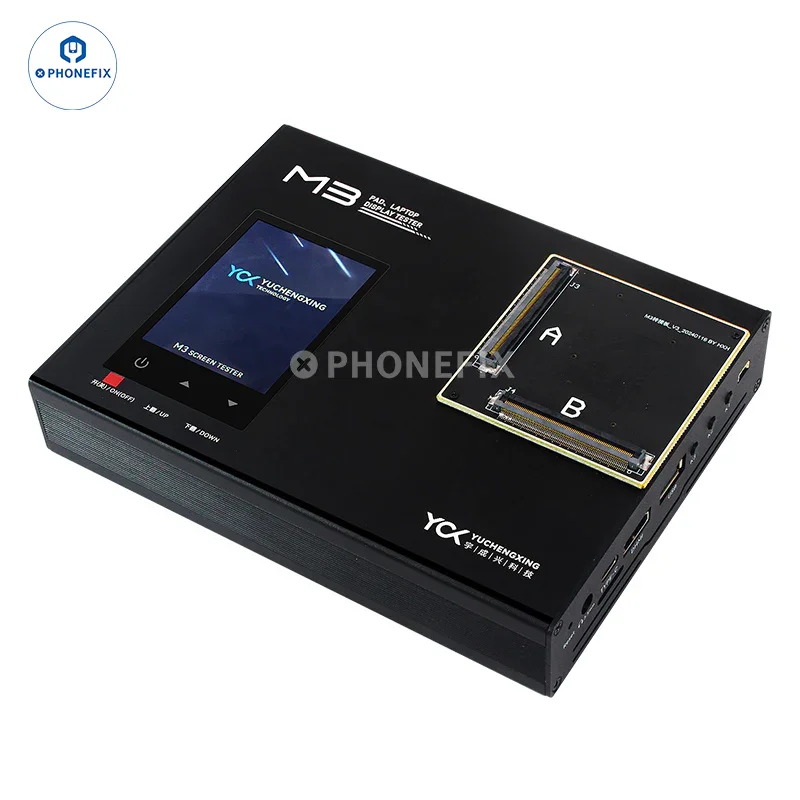

Il tester per display per laptop iPad M3 verifica lo schermo 3D Touch e la riproduzione di immagini e video

YCX M3 Pad Laptop Display Tester supporta eDP MIPI SPI IIC HDMI port per iPad MacBook Samsung Huawei Xiaomi schermo true tone 3D touch, riproduzione immagini e funzioni di riproduzione video. YCX smart LCD screen tester supporta test schermi di iPad, Tablet, Laptop e telefoni cellulari.

Funzioni del tester dello schermo intelligente YCX M3:
1. Supportare i test dello schermo.
2. Supporta la riproduzione delle immagini.
3. Supporta la riproduzione video (risoluzione fino a 8K).

Caratteristiche del tester dello schermo intelligente YCX M3:
1. Supporta eDP 8LAN, dual MIPI C/D PHY, HDMI 2.1, SPI, porte IIC, ecc.
2. Supporta il test dello schermo di iPad, tablet, laptop e telefoni cellulari.
3. Chip di archiviazione eMMC 5.1: 32 GB.
4. Tensione di ingresso: 12V 3A.

Manuale YCX M3: https://suonobox.com/document/d/1qlRZTP-24yeYizk7wQyRKefxakXdW7xh/edit?usp=drive_link&ouid=116982783824239145941&rtpof=true&sd=true

Vantaggi del prodotto
1. EDP
Supporta 8.1G 8K/30Hz, doppie porte 4k/60Hz, porta singola 4K/120Hz.
Numero di interfacce: 2*4 corsie.
Supporta larghezza di banda a canale singolo DP1.4a eDP 8.1 Gbps (MAX).
Supporta eDP1/2/4/8Lanes e visualizzazione multischermo.
Supporta 6/8/10 bit.
Resolution support: 3840*2160@120Hz(4lanes) 7680*4320@30Hz(4lanes).

2.MIPI
Supporta doppio MIPI C/D PHY, supporta DSC, visualizzazione a doppio schermo.
Supporta l'interfaccia MIPI DPHY 2 bidirezionale o MIPI CPHY 2.0 bidirezionale.
Supporta 8 corsie dati e una velocità massima di trasmissione dati di 4.5 Gbps per corsia per DPHY.
Supporta 6 trii di dati e una velocità massima di trasmissione dati di 2.0 Gsps per trio per CPHY.
Supporta la risoluzione massima 4K@60Hz.
Supporta doppio display MIPI: modalità schermo sinistro e destro.
Supporta il formato RGB (fino a 10 bit).
Supporta la modalità di compressione DSC 1.1/1.2a.

3. SPI/IIC
SPI*1>10MHz, IIC*1.

4.HDMI
Supporta l'interfaccia HDMI 2.1.
Supporta configurazioni x1, x2 e x4 per interfaccia.
Supporta tutte le velocità di trasmissione dati per HDMI FL: 3,6,8,10, 12, XNUMX, XNUMX e XNUMX Gbps.
Supporta fino a 7680x4320@60Hz per HDMI TX.
Supporta il formato RGB/YUV (fino a 10 bit) per HDMITX.
Supporta RGB, YCbCr 4:4:4, YCbCr 4:2:2 e 8/10 bit per formato video componente.

Opzioni:

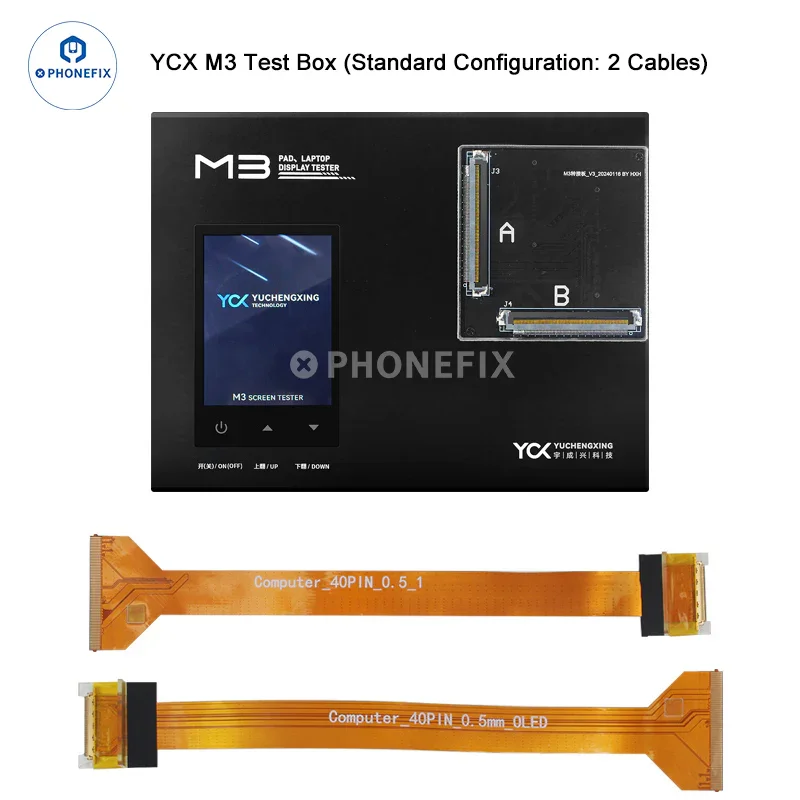

1. Tester dello schermo YCX M3 + 2 FPC comuni.

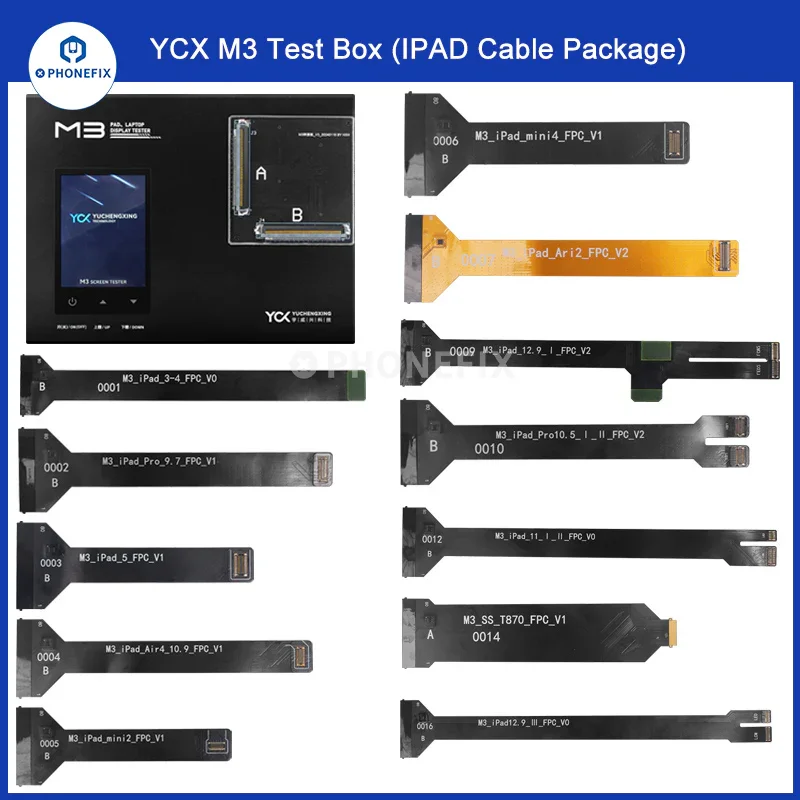

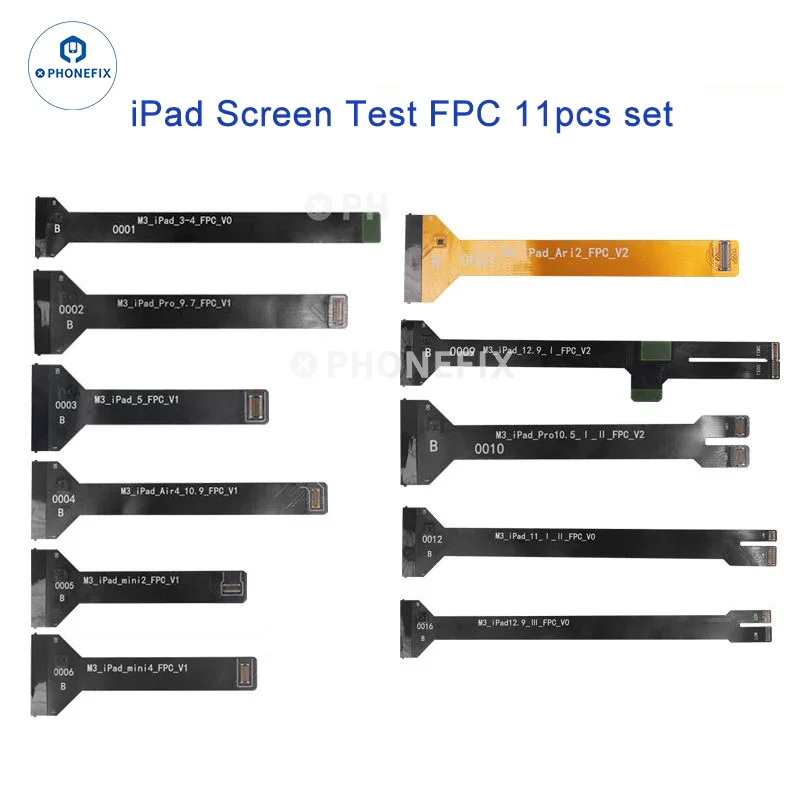

2. YCX 12 pezzi di schermo FPC per iPad.
3. Altri cavi di prova FPC devono essere acquistati separatamente.

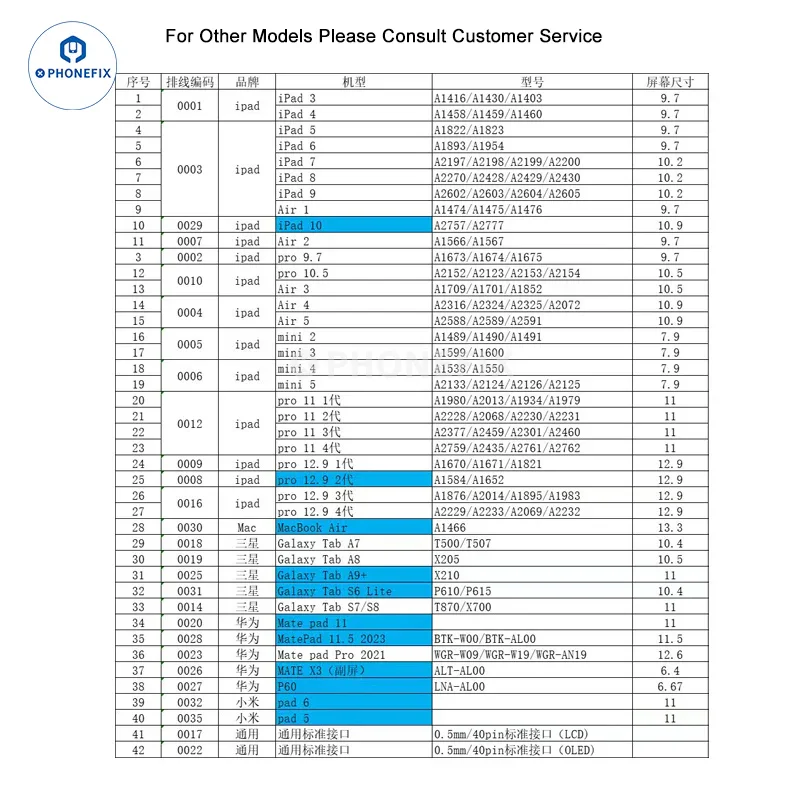

Elenco dei modelli supportati:

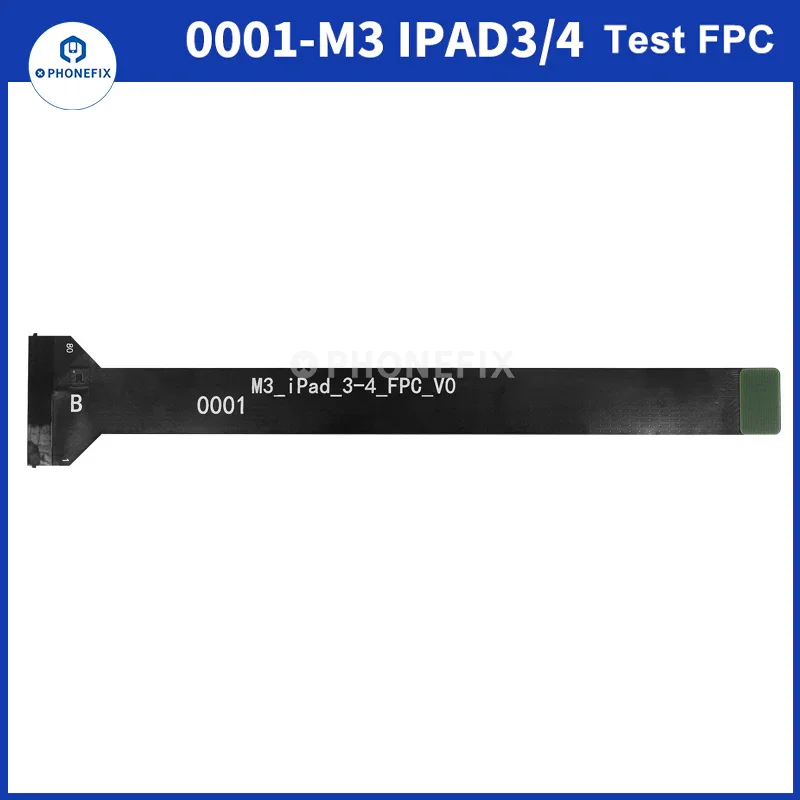

iPad 3 schermo da 9.7 pollici: A1416, A1430, A1403.
iPad 4 schermo da 9.7 pollici: A1458, A1459, A1460.

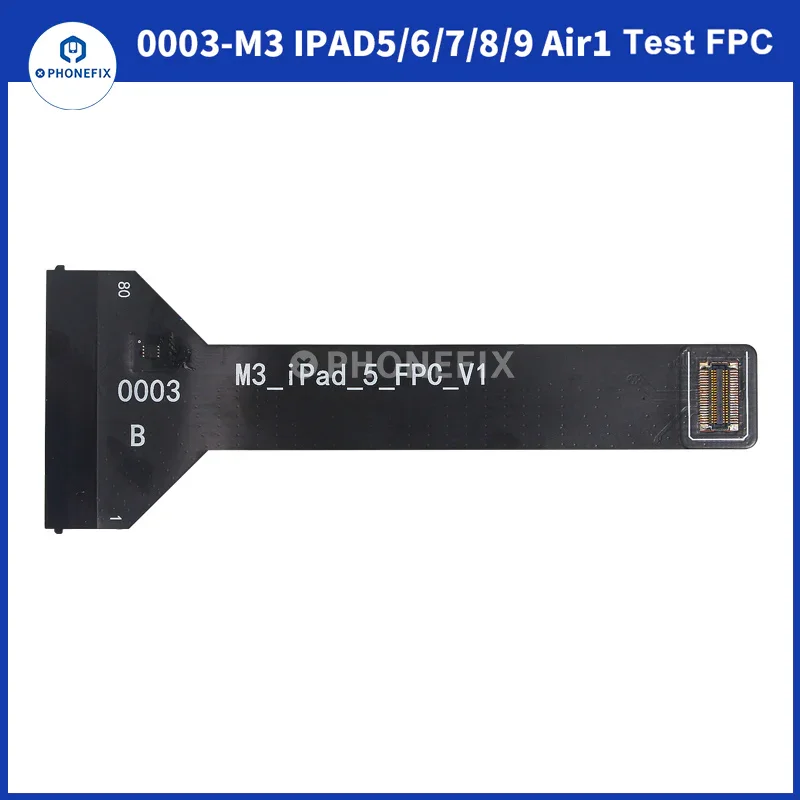

iPad 5 con schermo da 9.7 pollici: A1822, A1823.
iPad 6 con schermo da 9.7 pollici: A1893, A1954.
iPad 7 con schermo da 10.2 pollici: A2197, A2198, A2199, A2200.
iPad 8 con schermo da 10.2 pollici: A2270, A2428, A2429, A2430.
iPad 9 con schermo da 10.2 pollici: A2602, A2603, A2604, A2605.
iPad Air 1 schermo da 9.7 pollici: A1474, A1475, A1476.
iPad 10 con schermo da 10.9 pollici: A2757, A2777.

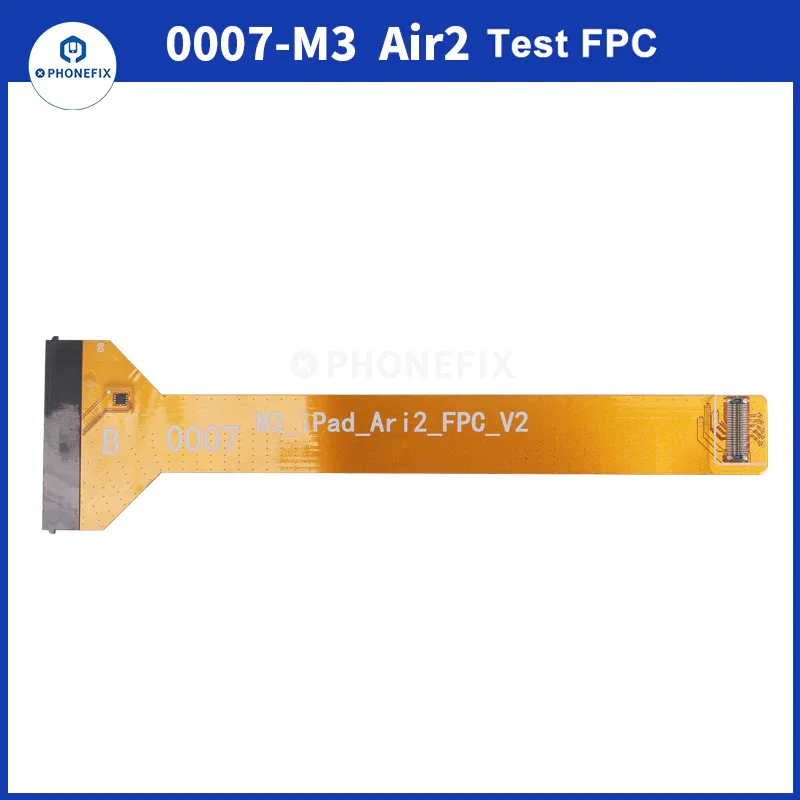

iPad Air 2 schermo da 9.7 pollici: A1566, A1567.

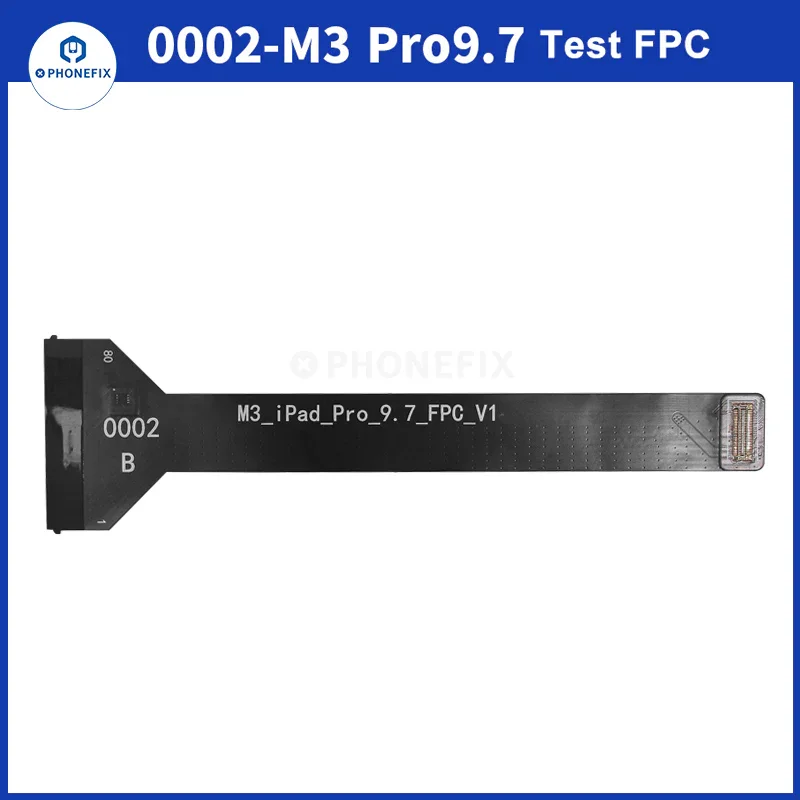

iPad pro 9.7 schermo da 9.7 pollici: A1673, A1674, A1675.

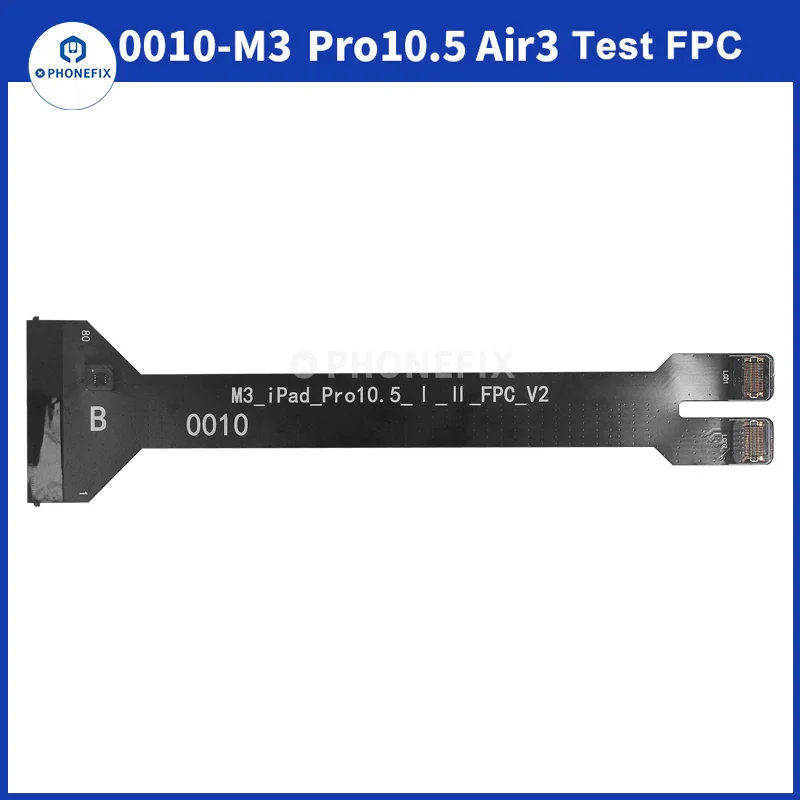

iPad pro 10.5 schermo da 10.5 pollici: A2152, A2123, A2153, A2154.
iPad Air 3 schermo da 10.9 pollici: A1709, A1701, A1852.

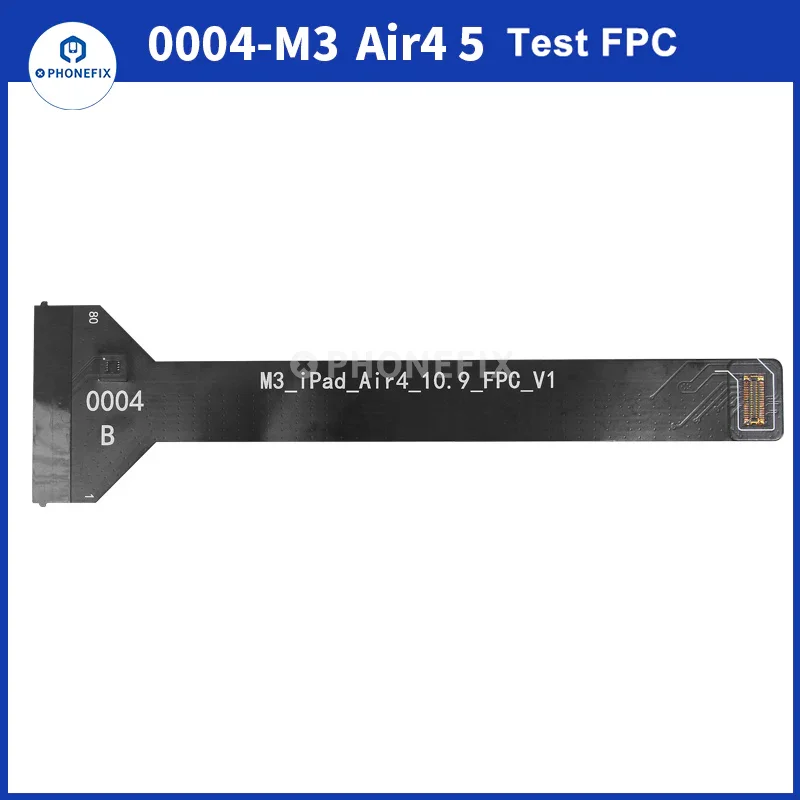

iPad Air 4 schermo da 10.9 pollici: A2316, A2324, A2325, A2072.
iPad Air 5 schermo da 10.9 pollici: A2588, A2589, A2591.

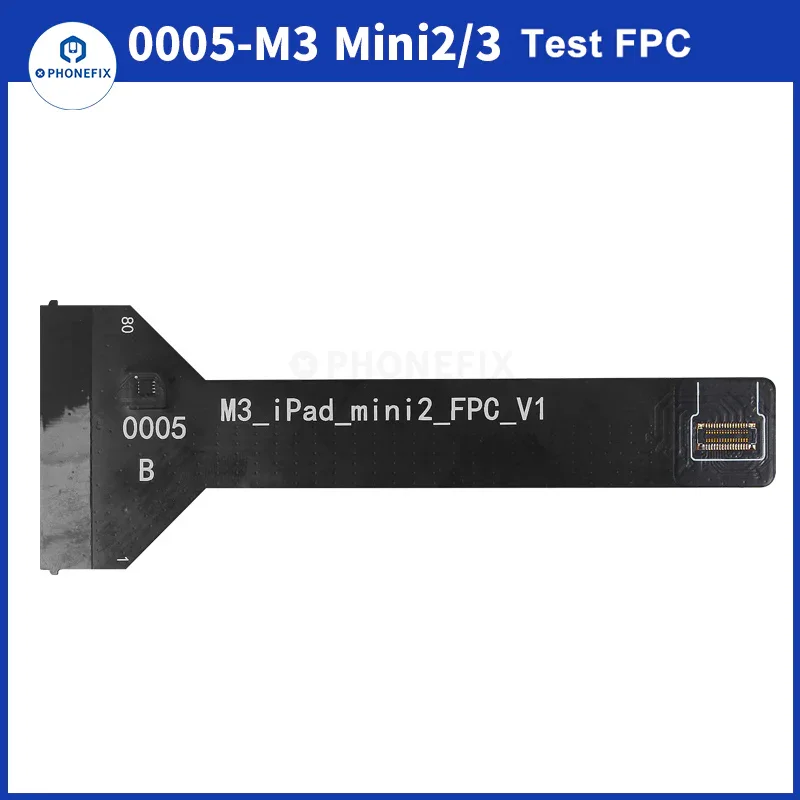

iPad mini 2 con schermo da 7.9 pollici: A1489, A1490, A1491.
iPad mini 3 schermo da 7.9 pollici: A1599, A1600.

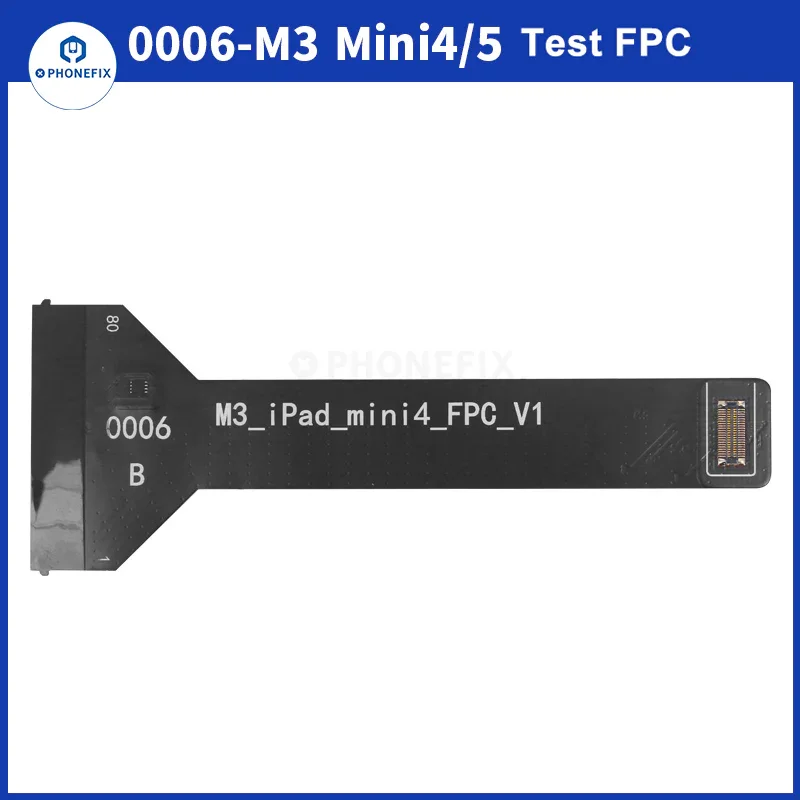

iPad mini 4 schermo da 7.9 pollici: A1538, A1550.
iPad mini 5 schermo da 7.9 pollici: A2133, A2124, A2126, A2125.

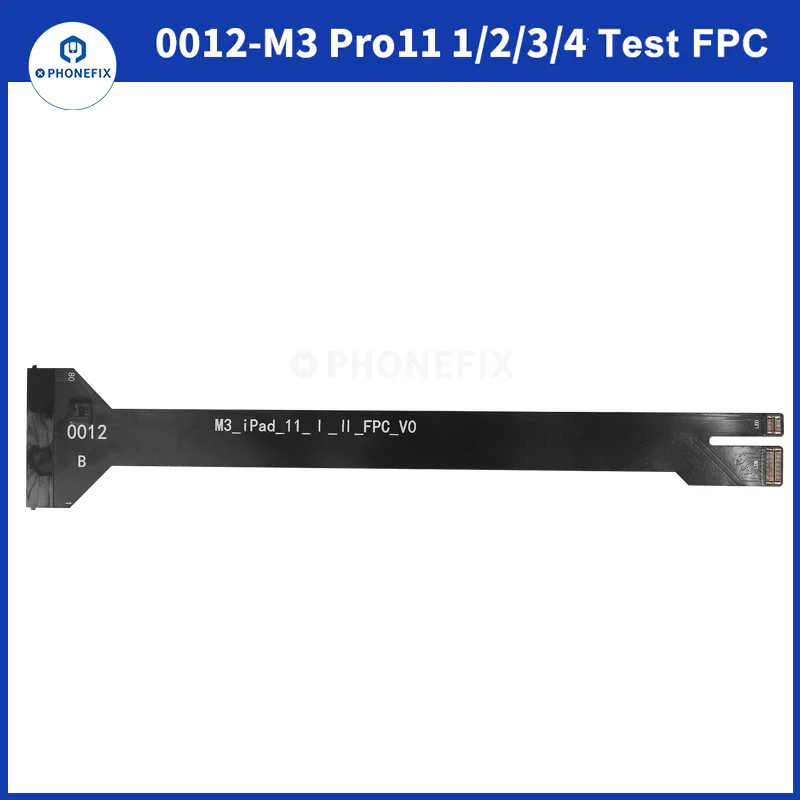

iPad pro 11 (1°) schermo da 11 pollici: A1980, A2013, A1934, A1979.
iPad pro 11 (2°) schermo da 11 pollici: A2228, A2068, A2230, A2231.
iPad pro 11 (3°) schermo da 11 pollici: A2377, A2459, A2301, A2460.
iPad pro 11 (4°) schermo da 11 pollici: A2759, A2435, A2761, A2762.

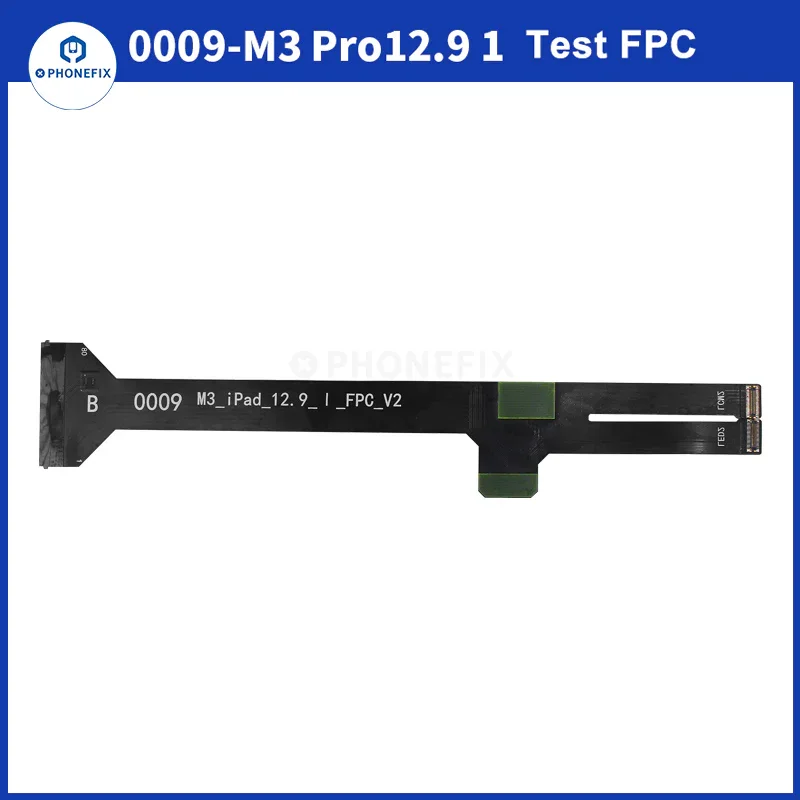

iPad pro 12.9 (1°) schermo da 12.9 pollici: A1670, A1671, A1821.
iPad pro 12.9 (2°) schermo da 12.9 pollici: A1584, A1652.

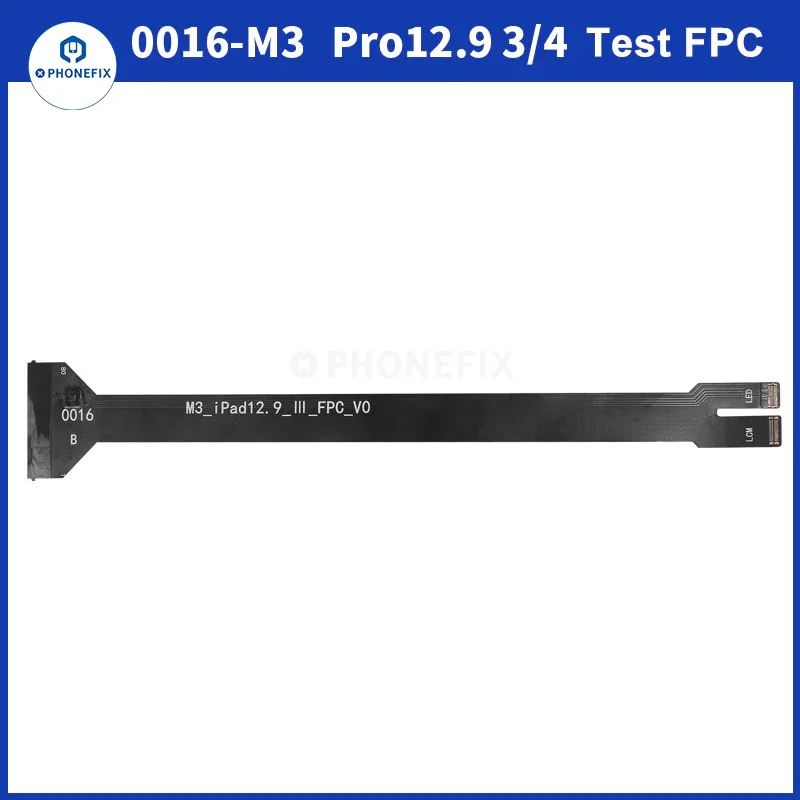

iPad pro 12.9 (3°) schermo da 12.9 pollici: A1876, A2014, A1895, A1983.
iPad pro 12.9 (4°) schermo da 12.9 pollici: A2229, A2233, A2069, A2232.

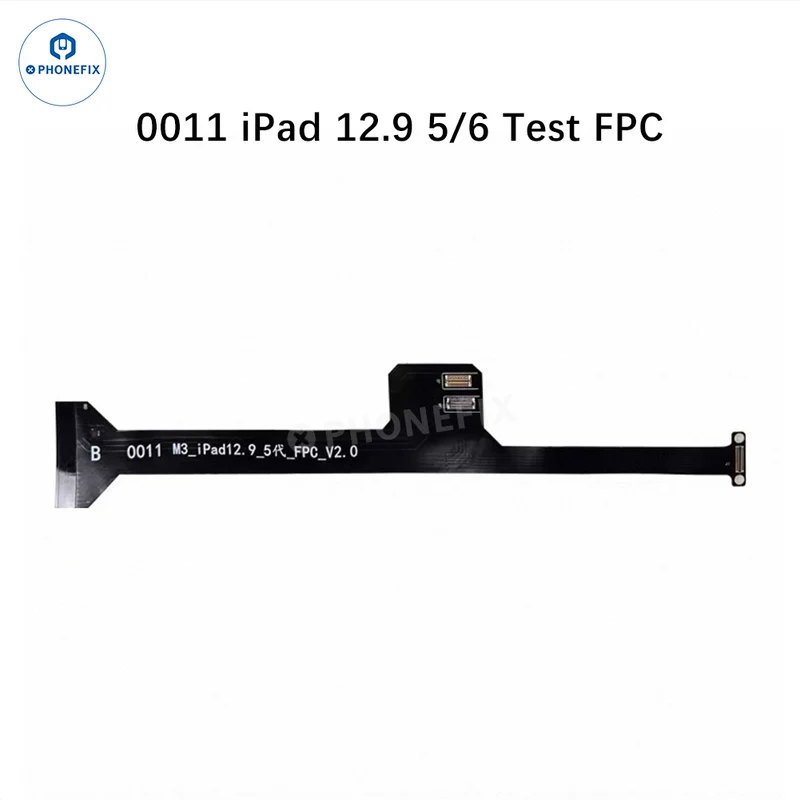

iPad Pro 12.9 (5a generazione) con schermo da 12.9 pollici: A2378/A2461/A2379/A2462.
iPad Pro 12.9 (6a generazione) con schermo da 12.9 pollici: A2436/A2764/A2437/A2766.
Schermo del MacBook Air da 13.3 pollici: A1466.

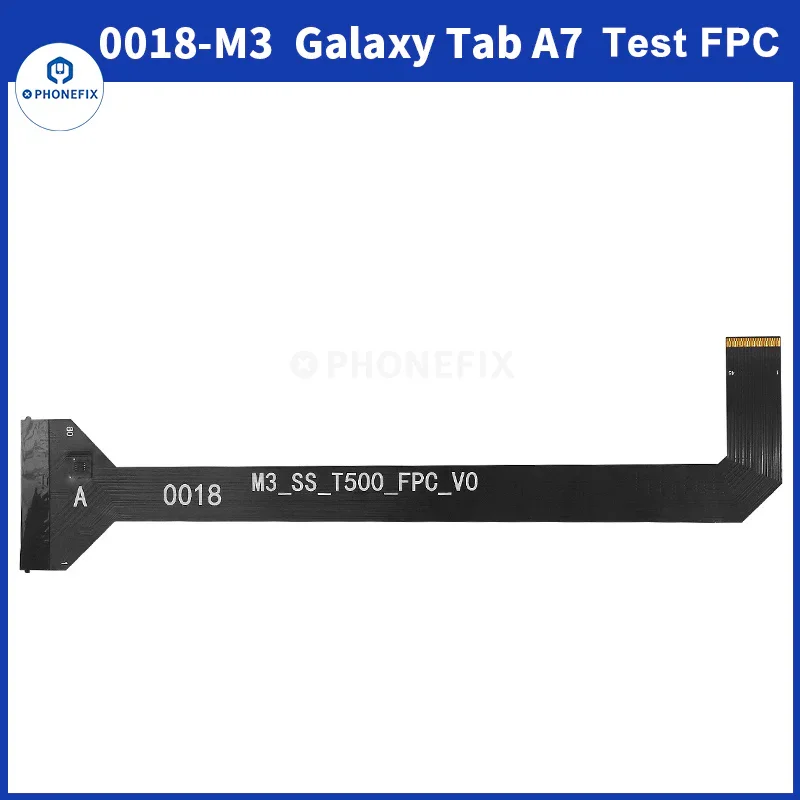

Schermo Samsung Galaxy Tab A7 da 10.4 pollici: T500, T507.
Schermo Samsung Galaxy Tab A8 da 10.5 pollici: X205.
Schermo Samsung Galaxy Tab A9+ da 11 pollici: X210.
Schermo Samsung Galaxy Tab S6 Lite da 10.4 pollici: P610, P615.

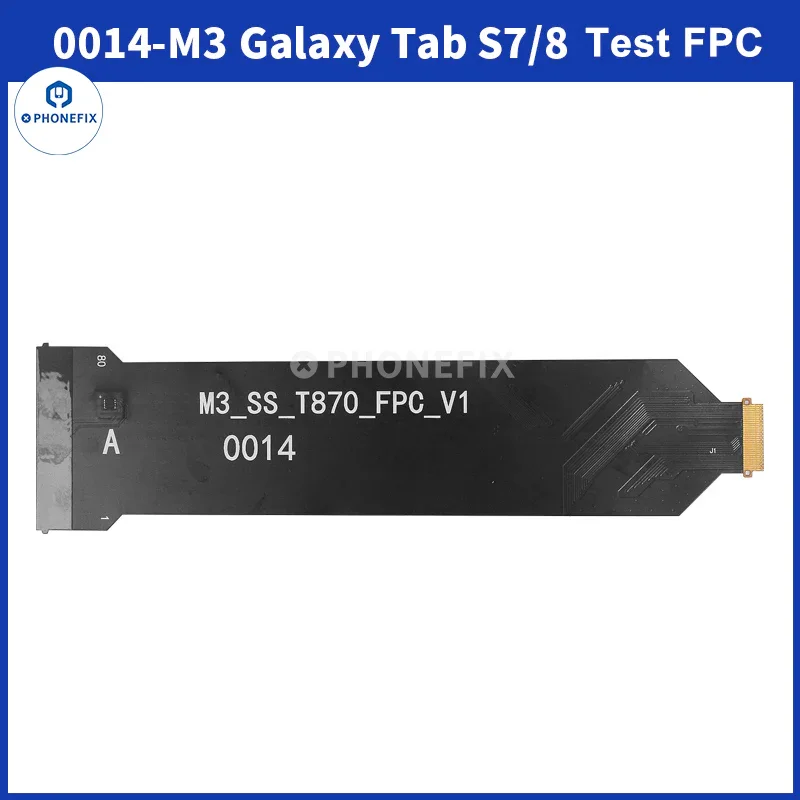

Schermo Samsung Galaxy Tab S7/S8 da 11 pollici: T870, X700.

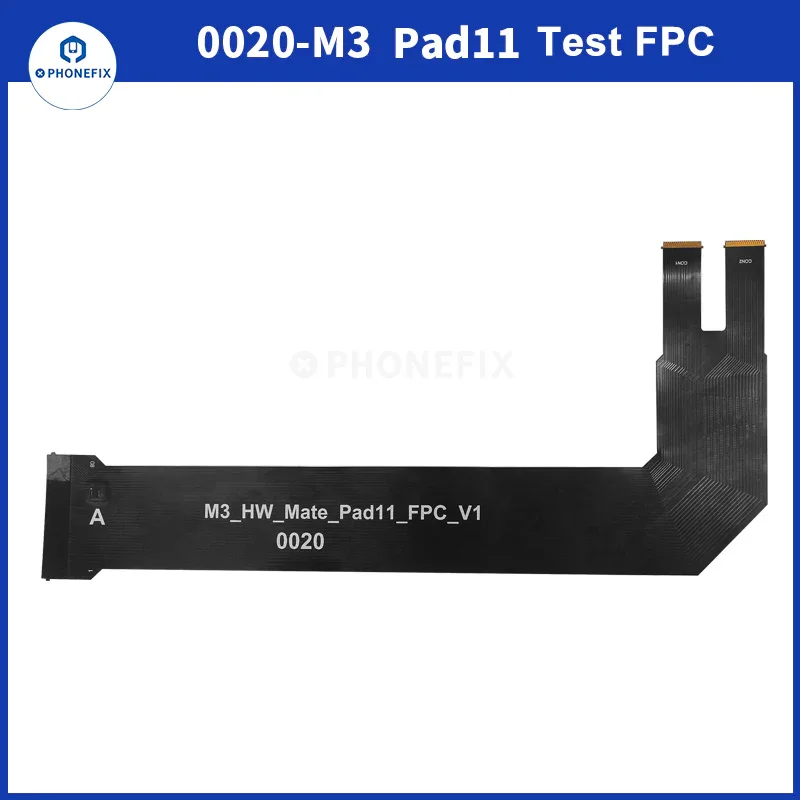

Huawei Mate pad 11 Schermo da 11 pollici.
Huawei MatePad 11.5 2023 Schermo da 11.5 pollici: BTK-WO0, BTK-AL00.

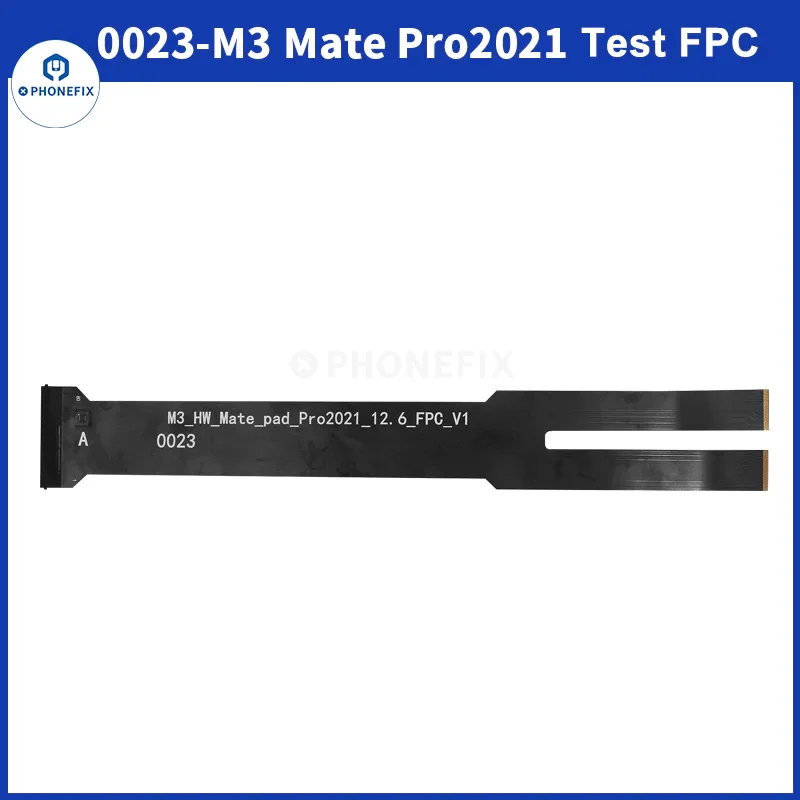

Schermo Huawei Mate Pad Pro 2021 da 12.6 pollici: WGR-W09, WGR-W19, WGR-AN19.
Schermo Huawei MATE X3 da 6.4 pollici: ALT-AL00.
Schermo Huawei P60 da 6.67 pollici: LNA-AL00.
Xiaomi Pad 6 con schermo da 11 pollici.
Xiaomi Pad 5 con schermo da 11 pollici.

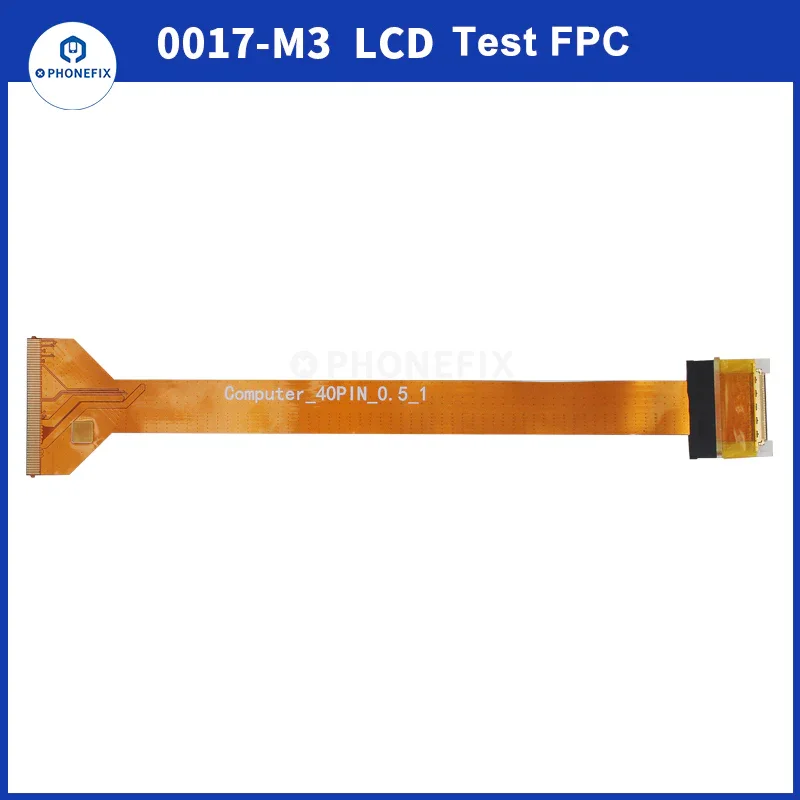

Interfaccia standard comune: porta da 0.5 mm/40 pin (LCD).

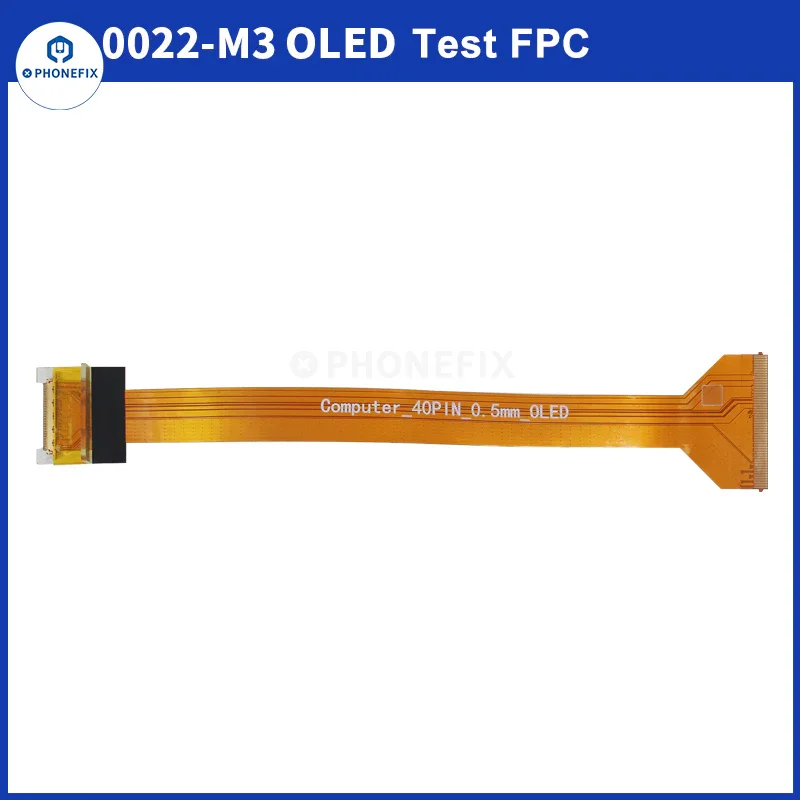

Interfaccia standard comune: porta da 0.5 mm/40 pin (OLED).
