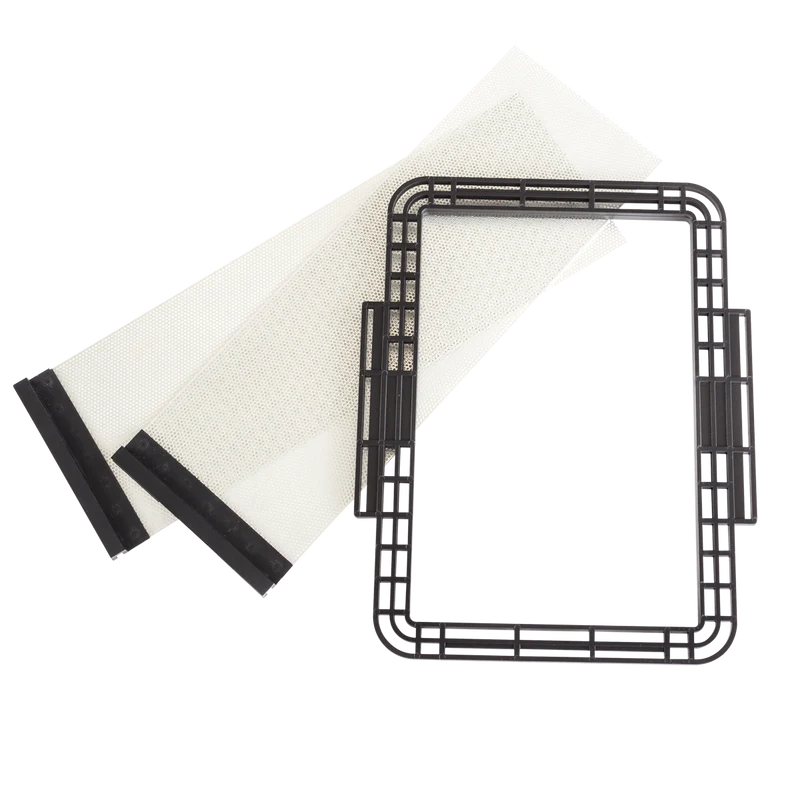

Paradigm PB-8X12N kit di pre montaggio per diffusori da incasso

Paradigm PB-8X12N: kit di pre-montaggio per diffusori LCR e in-wall rettangolari

Paradigm PB-8X12N è una coppia di bracket destinata alla predisposizione dei diffusori H55-LCR, H55-LCR V2, P80-IW ed E80-IW. Il formato rettangolare lo rende adatto a punti in-wall che devono essere collocati con un orientamento preciso rispetto a televisore, schermo o area d’ascolto. Il kit entra in gioco prima della chiusura della parete: definisce il vano, mantiene il cablaggio in posizione e offre al posatore un riferimento per il taglio successivo. In un sistema home cinema, questa fase è importante perché i canali sinistro, centrale e destro devono essere coordinati con montanti, nicchie e arredi senza improvvisare dopo le finiture. PB-8X12N non è il diffusore, non comprende una back box e non determina da solo se il modello debba essere montato in verticale o in orizzontale. Orientamento e quota vanno definiti sul progetto in base al diffusore scelto e alla funzione del canale.

Sei punti da definire prima di fissare la sagoma rettangolare

• Modelli compatibili identificati: Il catalogo associa PB-8X12N a H55-LCR, H55-LCR V2, P80-IW ed E80-IW. La compatibilità deve essere verificata sul codice completo, perché altri diffusori rettangolari possono richiedere aperture differenti.
• Orientamento stabilito in anticipo: Un canale LCR può essere previsto in verticale o secondo una configurazione specifica. La sagoma va fissata nell’orientamento approvato; ruotarla dopo la chiusura può non essere possibile senza rifare il pannello.
• Allineamento con schermo e arredi: Il riferimento fisico aiuta a mantenere quote coerenti tra canali frontali e a evitare sovrapposizioni con staffe TV, nicchie, mobili sospesi o pannelli decorativi.
• Spazio interno verificabile: A parete aperta si controllano profondità, montanti e attraversamenti. Se il vano non è libero, il punto può essere corretto prima delle finiture invece di scoprire l’interferenza durante l’installazione del diffusore.
• Coppia pronta per due canali: La fornitura dichiarata comprende due bracket. Può essere adatta a una coppia frontale o surround, ma un fronte LCR completo richiede di calcolare il numero di elementi sul progetto.
• Predisposizione distinta dal volume acustico: Il bracket guida il foro e il cablaggio, ma non chiude la cavità. Eventuali esigenze di back box, isolamento o compartimentazione devono essere risolte con componenti compatibili e indicazioni di progetto.

Nel fronte home cinema la precisione geometrica viene prima della finitura

Quando i diffusori sono integrati nella parete attorno a uno schermo, l’errore più difficile da correggere è spesso geometrico. PB-8X12N permette di vedere la posizione dei futuri H55-LCR o degli altri modelli compatibili mentre profili e cavi sono ancora accessibili. Il progettista può controllare distanza dal bordo dello schermo, altezza rispetto agli ascoltatori e simmetria tra i canali. Se il centrale è collocato sotto il display e i laterali in verticale, ogni bracket deve essere orientato e quotato separatamente. La presenza della sagoma non autorizza a mettere il diffusore dietro elementi che ne ostruiscano la griglia o a ignorare le indicazioni del produttore. Serve invece a trasferire fedelmente sul cantiere una decisione già presa. Dopo la chiusura, il posatore dispone di un contorno chiaro e il cavo emerge nel punto previsto, riducendo tagli di ricerca e correzioni estetiche.

Coordinare montanti, cavi e orientamento prima della posa dei pannelli

Il primo controllo riguarda il modello destinato a ogni posizione e l’orientamento previsto. Poi si misura lo spazio tra i montanti e si verifica che dietro la sagoma non passino tubi, scatole elettriche o rinforzi per il televisore. I bracket devono essere fissati senza deformazioni e mantenuti alla quota indicata nel disegno. Ogni cavo va etichettato con canale e ambiente, lasciando una riserva sufficiente al collegamento. Prima della chiusura è opportuno fotografare il fronte completo con riferimenti metrici, così da documentare la relazione tra sagome e struttura. Il posatore deve evitare viti nell’area destinata al taglio. Alla fase finale, il foro viene aperto seguendo il bracket e il diffusore viene bloccato con il proprio sistema. Se la parete è già finita o l’orientamento non è stato deciso, il kit non deve essere installato come soluzione improvvisata.

Per chi sta costruendo un sistema integrato e ha già scelto i canali

PB-8X12N è coerente per installatori e clienti che hanno definito H55-LCR, H55-LCR V2, P80-IW o E80-IW e stanno lavorando su pareti ancora aperte. È particolarmente utile in fronti home cinema, sale media e ambienti con boiserie o pannelli dove l’allineamento visivo deve essere deciso prima. Prima dell’acquisto vanno confermati modello, orientamento, numero di bracket e spazio utile nella struttura. È meno indicato quando il sistema è ancora in fase di confronto tra diffusori di dimensioni diverse o quando il rivestimento è già posato: il bracket potrebbe vincolare il progetto sbagliato o non poter essere montato correttamente. Non va scelto per creare una camera acustica chiusa. La sua funzione è mantenere posizione e foro coerenti dal pre-cablaggio all’installazione finale, lasciando a diffusore e parete i rispettivi compiti tecnici.
