Fornitore: TELEFONOFIX
Scheda di prova flessibile per dock micro USB per test della porta di ricarica del telefono U2
Descrizione
Opzione:

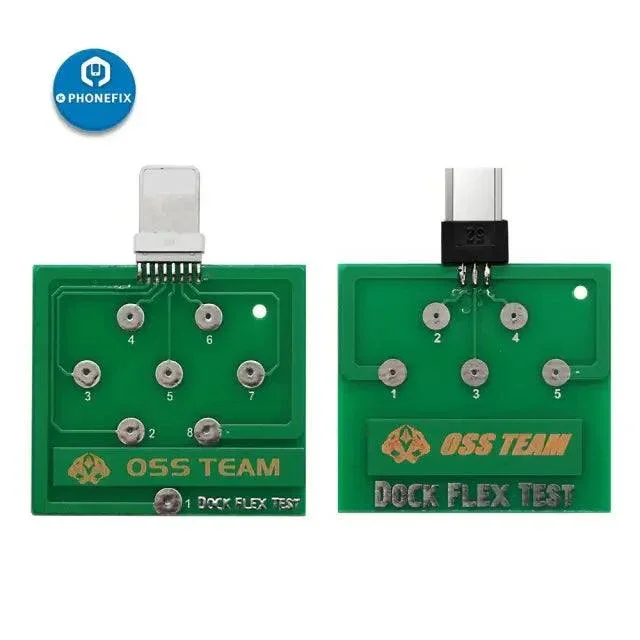

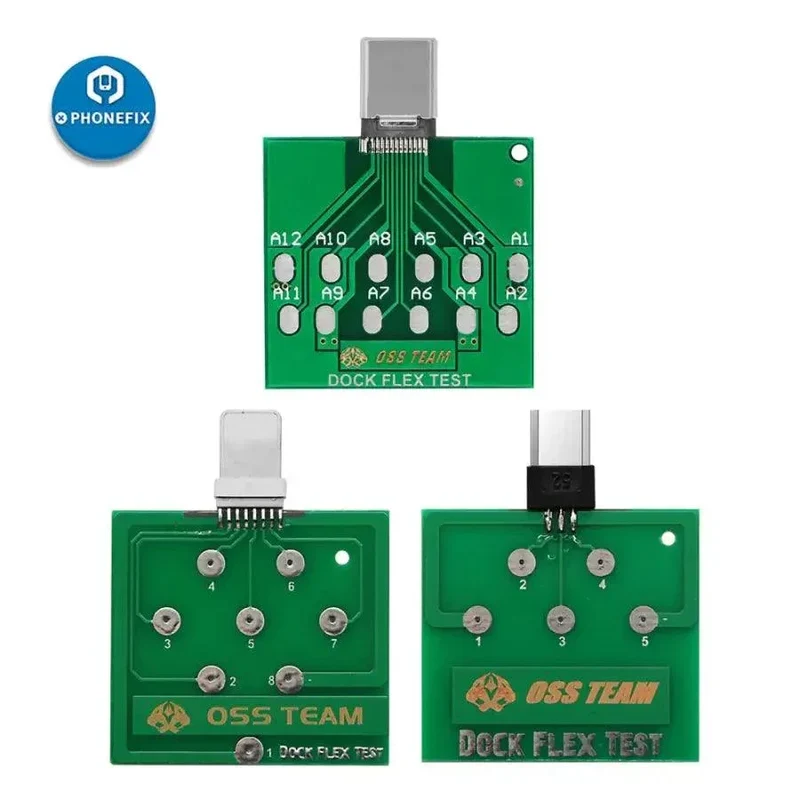

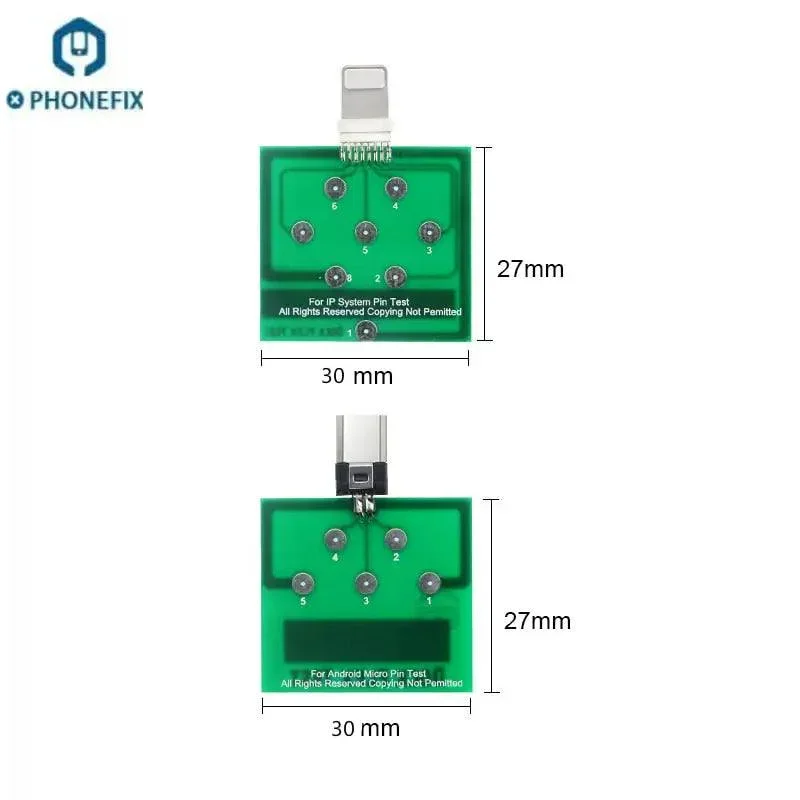

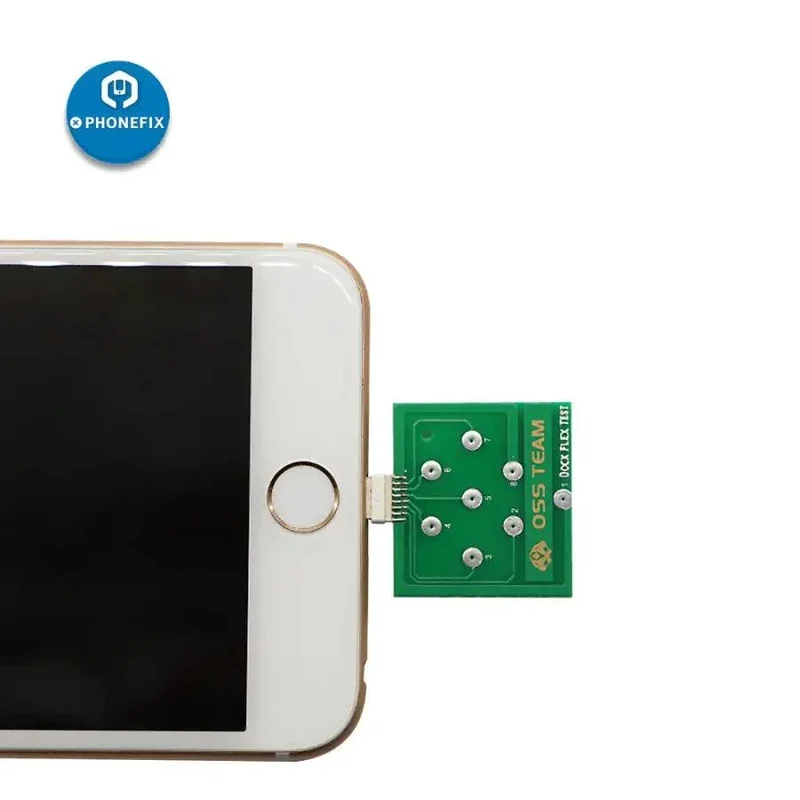

1. Scheda di prova del connettore di collegamento del telefono del team OSS.
- Porta Lightning per iPhone.

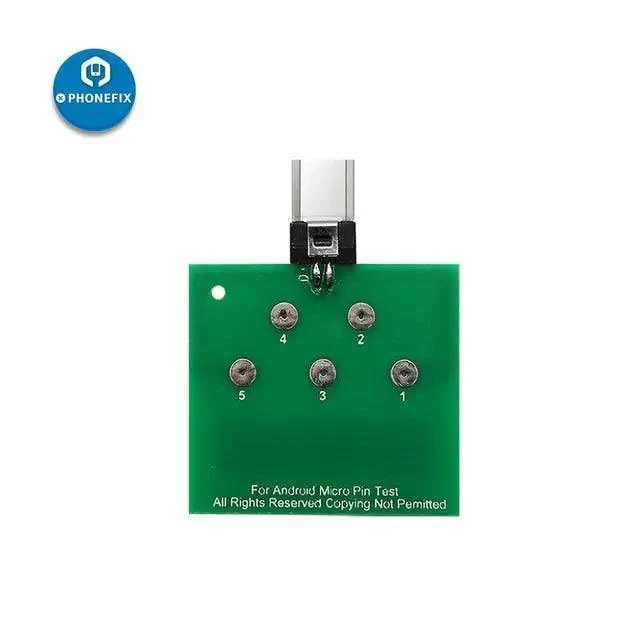

- Porta micro-USB per telefono Android.

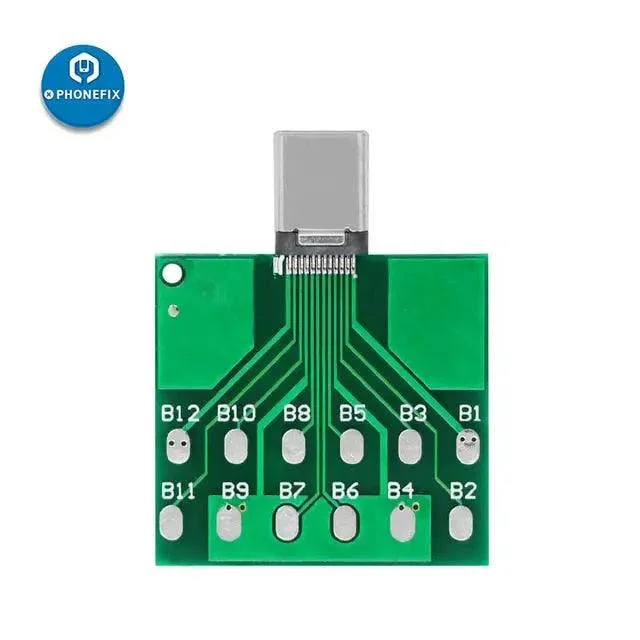

- Porta USB-C per telefono Android.

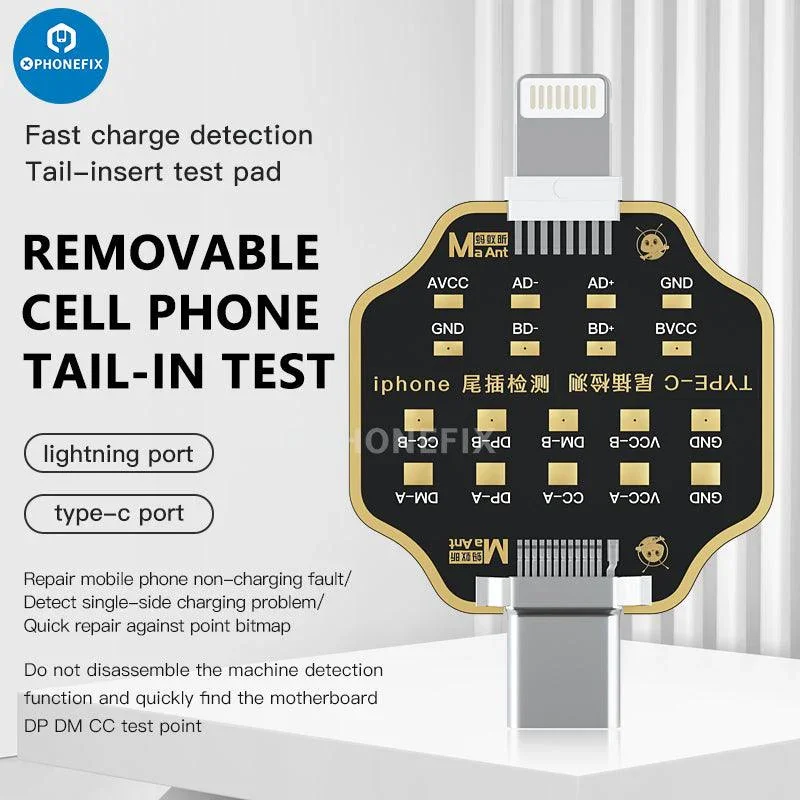

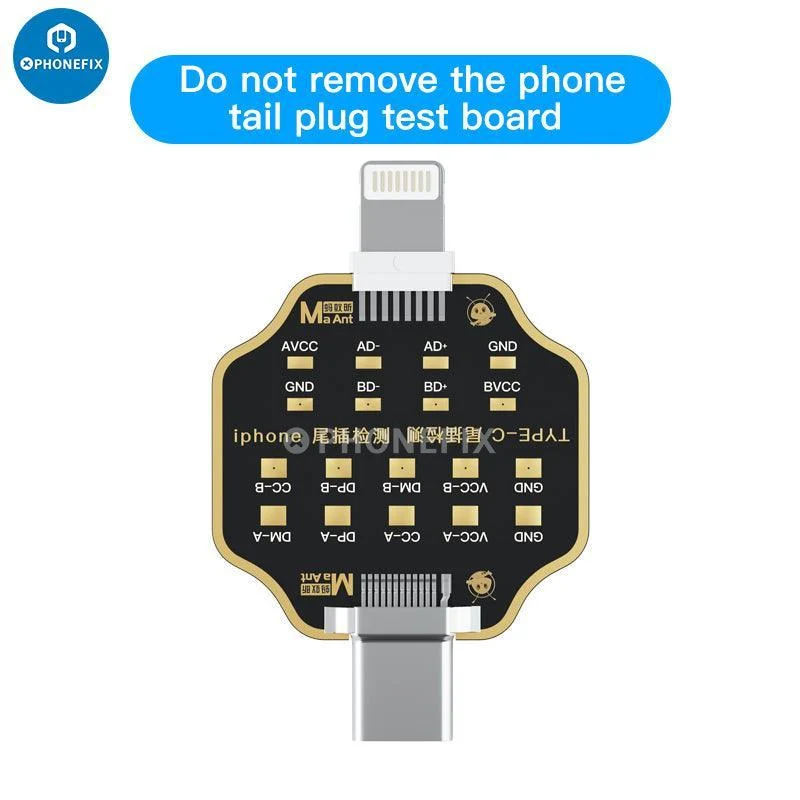

2. Scheda di prova per spina terminale del telefono MaAnt (con illuminazione e porta di tipo C).

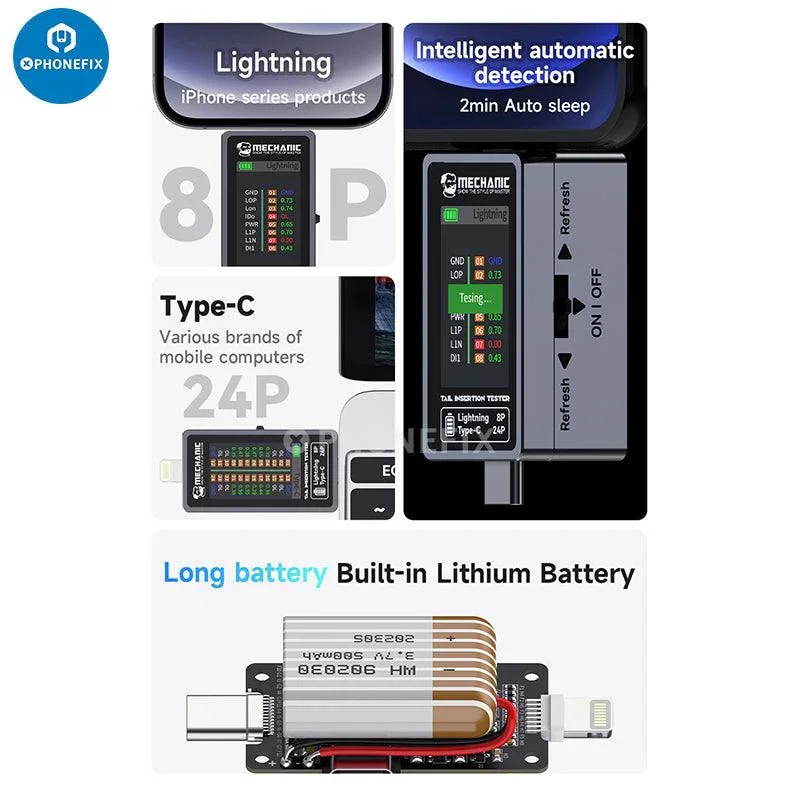

3. Tester per presa telefonica Mechanic T-824 (con illuminazione e porta di tipo C).
caratteristica:
1. Facile da usare, collegalo direttamente alla porta di ricarica USB del tuo telefono.
2. Con questa scheda è possibile effettuare lavori di prova senza dover aprire il telefono cellulare.
3. Viene utilizzato per testare le prestazioni buone/cattive del telefono cellulare U2 IC, della batteria e della porta di ricarica. La porta di ricarica può offrire la soluzione migliore senza dover rimuovere parti del telefono cellulare, è possibile collegare la scheda di prova direttamente alla spina di coda, è progettata sia per i modelli iPhone che Android.
4. Applicazione: test IC U2, test batteria, test porta di ricarica.
Definizione dei pin:
1- identificazione / controllo
2- canale 1 negativo
3- canale 1 positivo
4- alimentazione / batteria
5- identificazione / controllo 0
6- canale 0 negativo
7- canale 0 positivo
8- messa a terra

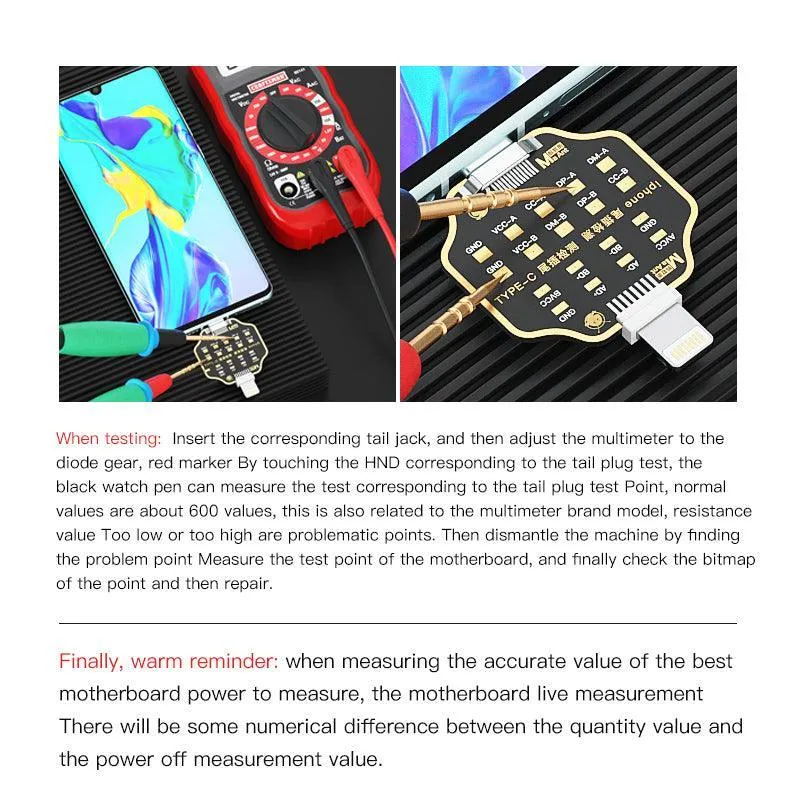

Test U2/batteria: file diodo, sostituire la sonda rossa e nera del multimetro per misurare il valore
Porta di ricarica di prova: file diodo, scambiare la sonda rossa e quella nera del multimetro per misurare il valore.
Spiegazione supplementare: poiché la dislocazione della sonda a spillo è eccessiva, se necessario, effettuare la misurazione e la registrazione di un normale telefono cellulare funzionante, che sarà più facile da confrontare con un telefono difettoso e da valutare più facilmente l'errore.
