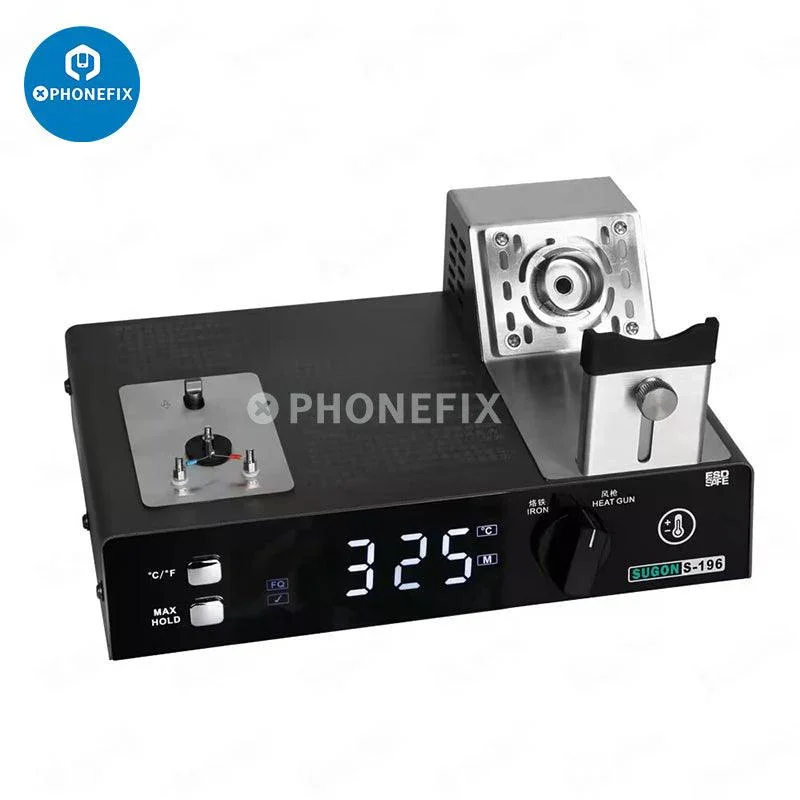

Sugon S-196 Tester di temperatura Stazione di saldatura ad aria calda Termometro

Calibratore di test della temperatura SUGON S-196 per la misurazione e la calibrazione della temperatura della stazione di saldatura BGA con pistola ad aria calda. Rilevatore di termometro digitale Sugon S-196 utilizzato per misurare la temperatura delle punte del saldatore, della pistola ad aria calda, della stazione di saldatura e della stazione dissaldante. Stazione di prova della temperatura professionale S-196.

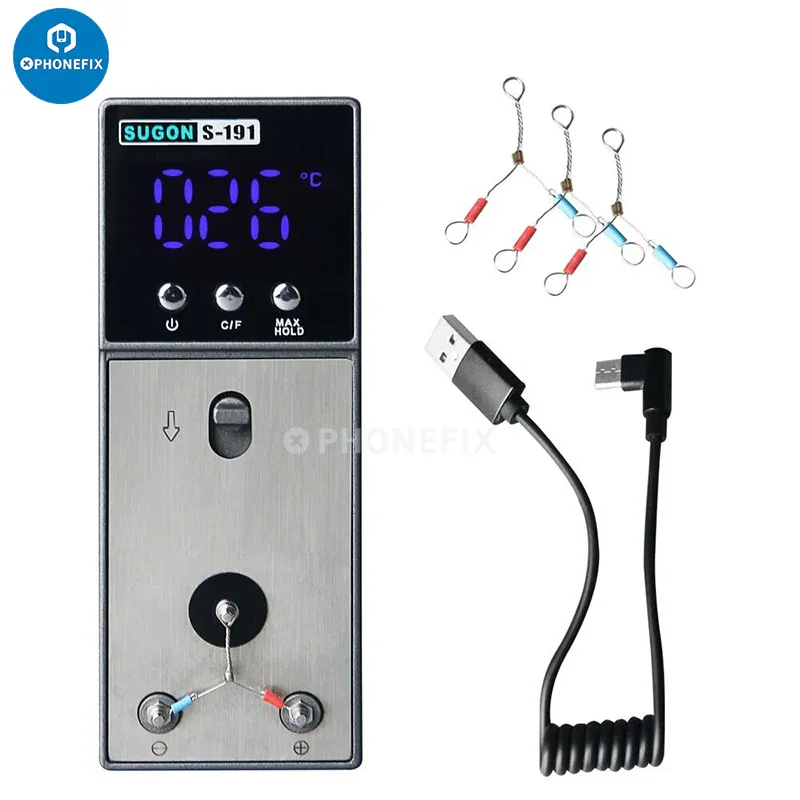

SUGON S-191, tester termometro per punta di saldatore con sensore di tipo K, calibratore termocoppia adatto per stazione di rilavorazione per saldatura.

Caratteristiche:

1. Testare con precisione la temperatura della punta, il potenziale di terra e la resistenza di messa a terra.
2. Design due in uno: è possibile utilizzare sonde opzionali per misurare la temperatura del crogiolo di saldatura o di altri liquidi.
3. Utilizzo di un microcomputer ad alta affidabilità e alta precisione.
4. Conforme allo standard MIL-STD-2000.

Come testare la temperatura della punta del saldatore

1. Premere il pulsante (°C/°F) sul tester per selezionare l'unità di misura della temperatura desiderata. °C: significa visualizzare la temperatura in gradi Celsius. °F significa visualizzare la temperatura in gradi Fahrenheit.
2. Portare il selettore sulla posizione "saldatore".
3. Pulisci la punta del saldatore, quindi applica un nuovo stagno.

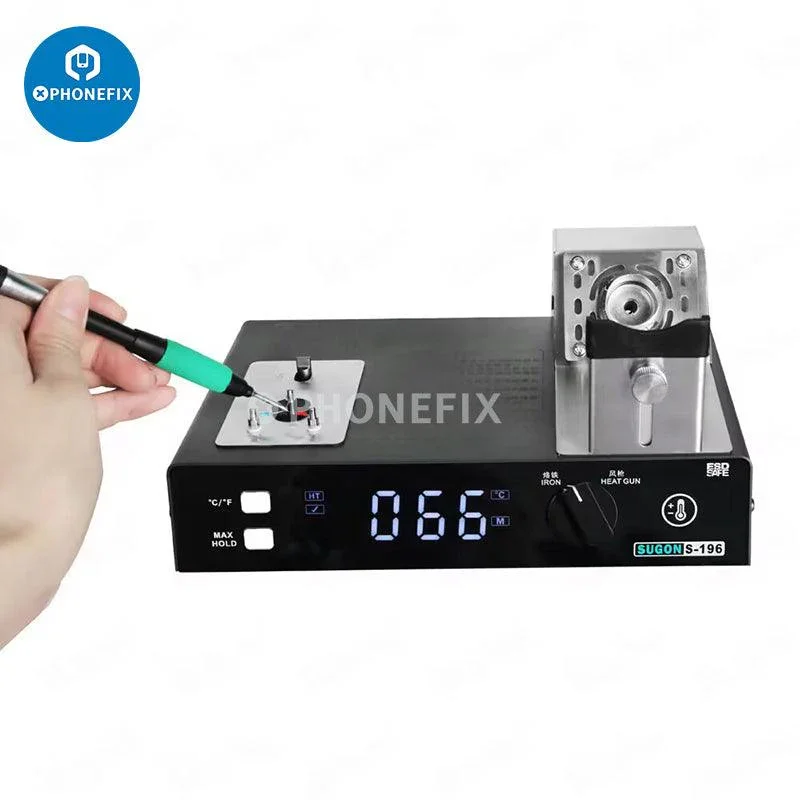

4. Posizionare rapidamente la punta del saldatore sul punto di prova del sensore di temperatura.
5. Premere il tasto "MAXHOLD", il simbolo "M" si illumina, si blocca e visualizza la temperatura massima.

Come utilizzarlo per la calibrazione del saldatore

1. Premere verso il basso l'asta di spinta nella direzione in cui il terminale rosso del sensore è contrassegnato con il terminale positivo (+), mentre il terminale blu è contrassegnato con il terminale negativo (-).
2. Inserire la spina nella presa di corrente e accendere l'interruttore.

Precauzioni durante il test della temperatura del saldatore

1. Durante la misurazione, la punta del saldatore non deve essere ossidata e deve essere stagnata.
2. Durante la misurazione, è necessario aggiungere stagno per saldatura e flusso alla punta del saldatore.
3. Si verificherà un errore dovuto alla bassa temperatura quando si misura la punta di un saldatore molto affilato.
4. Se la sonda di prova della temperatura viene utilizzata per un lungo periodo, si verificheranno deformazioni ed errori di temperatura. Si prega di sostituirla per tempo.

Come utilizzarlo per la calibrazione della pistola ad aria calda

1. Accendere il dispositivo, ruotare il selettore sulla posizione "pistola ad aria", quando il tester mostra la temperatura ambiente, è possibile iniziare a funzionare.

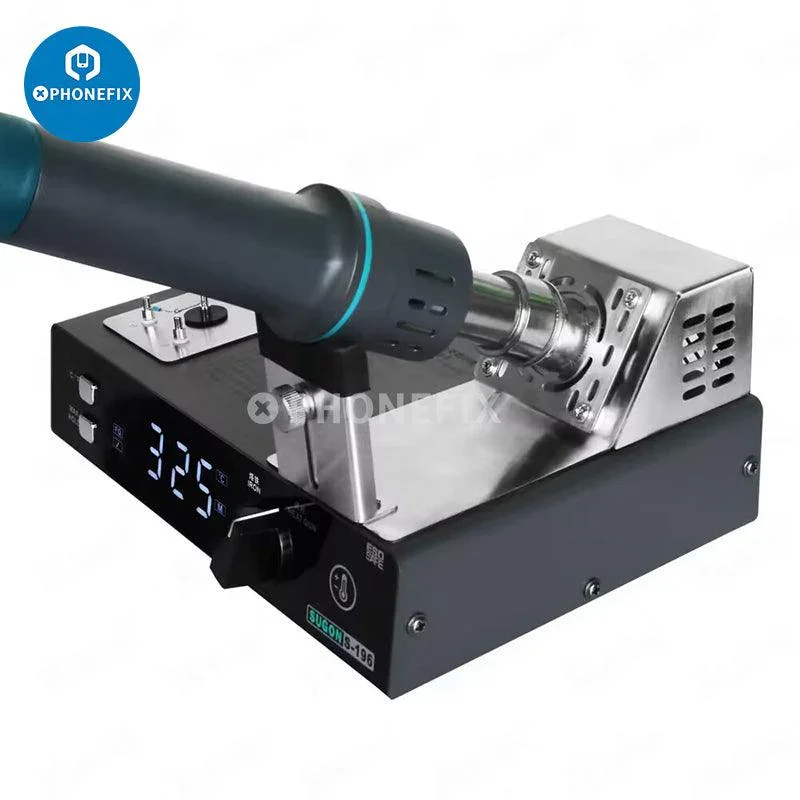

2. Togliere l'ugello dell'aria dall'impugnatura della pistola ad aria compressa e inserire l'impugnatura della pistola ad aria compressa nella porta di misurazione della temperatura. Accendere l'interruttore di alimentazione del dispositivo in prova, impostare il valore della temperatura di prova e il dispositivo in prova inizia a riscaldarsi.
3. Premere l'interruttore (°C/"F) sul tester per selezionare l'unità di misura della temperatura desiderata. °C: indica la visualizzazione della temperatura in gradi Celsius, F indica la visualizzazione della temperatura in gradi Fahrenheit.
4. Durante il test, il valore nella finestra del display continua ad aumentare. Attendere qualche secondo, quindi procedere alla lettura quando il valore si è stabilizzato.
5. Premere il tasto "MAXHOLD", il simbolo "M" si illumina e si blocca e visualizza la temperatura massima.

Precauzioni per il test della temperatura della pistola ad aria calda

1. Durante il test della temperatura, la porta di misurazione della temperatura e l'ambiente circostante sono ad alta temperatura: non toccarli per evitare ustioni.
2. Non misurare la temperatura in prossimità di gas infiammabili o altre sostanze infiammabili.

3. Mantenere libera la porta di misurazione della temperatura del gruppo sensore di temperatura; qualsiasi ostruzione è severamente vietata.
4. Si prega di preriscaldare la pistola ad aria compressa prima di effettuare la misurazione.
5. I dati di misurazione del riscaldamento partendo dallo stato freddo saranno influenzati dall'ambiente e dal preriscaldamento stesso, e i dati saranno distorti.
6. Utilizzare il sedile inattivo allegato per posizionarlo sopra la maniglia e renderla inattiva, quindi rimuovere il sedile inattivo e leggere i dati relativi all'aumento della temperatura e alla temperatura costante.
7. Se il numero visualizzato continua a salire dopo aver raggiunto la temperatura impostata, ciò dimostra che la temperatura costante non è stata raggiunta.
8. A temperatura costante, il valore visualizzato varierà in positivo e in negativo entro un piccolo intervallo; utilizzare questi dati come base per la calibrazione della pistola ad aria compressa.
9. Se non si interrompe il test dopo aver testato i dati della temperatura costante
10. Con il prolungarsi del tempo di prova, l'accumulo di temperatura causerà una deviazione di 5-10 gradi.
11. Anche in un ambiente con temperature stabili, ci sarà una piccola deviazione tra i dati misurati e i dati calibrati della pistola ad aria compressa. Per migliorare l'effetto di utilizzo, durante la calibrazione
12. Aumentare la temperatura di 5-10 gradi per compensare la differenza di temperatura tra l'ugello e il circuito stampato.

Avviso:
Il valore visualizzato da questo tester è un valore di riferimento relativo, si prega di non utilizzarlo come standard di prova, influenzato dalla consistenza dei materiali richiesti per la produzione, ci sarà una certa differenza numerica tra ogni tester, che è influenzata dalla calibrazione dell'impostazione artificiale e dagli effetti di uniformità della temperatura ambientale,
Esiste una variazione normale tra i valori di ciascun test.
