Tester POWER-Z PD KT002 USB KM003C Tipo-C Voltmetro Amperometro

KM001 POWER-Z USB PD Tester. Voltmetro digitale multifunzione USB POWER-Z QC3.0/PD Tipo-C Rilevatore di tensione e corrente di alimentazione. Nuovo tester POWER-Z KT002 Rilevatore di tensione e corrente di ingresso USB. POWER-Z KM003C Tipo-C ingresso 0-50 V 0-6 A PD3.1 Strumento di riparazione mobile Strumento di prova per caricabatterie da 48 V Tipo-C. Tester POWER-Z PD per la riparazione della scheda madre del telefono cellulare.

Specifiche tecniche:

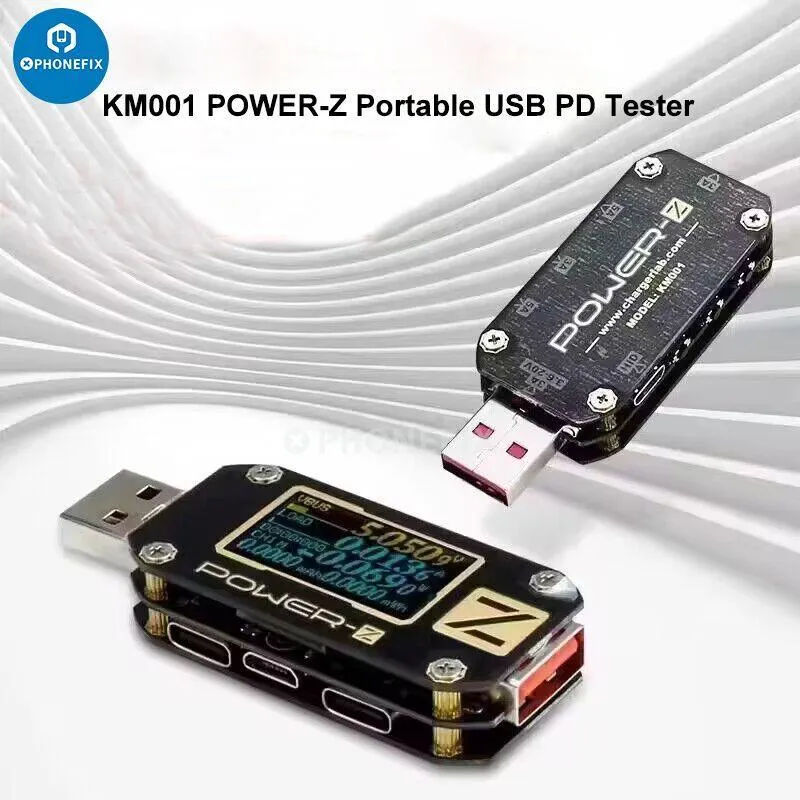

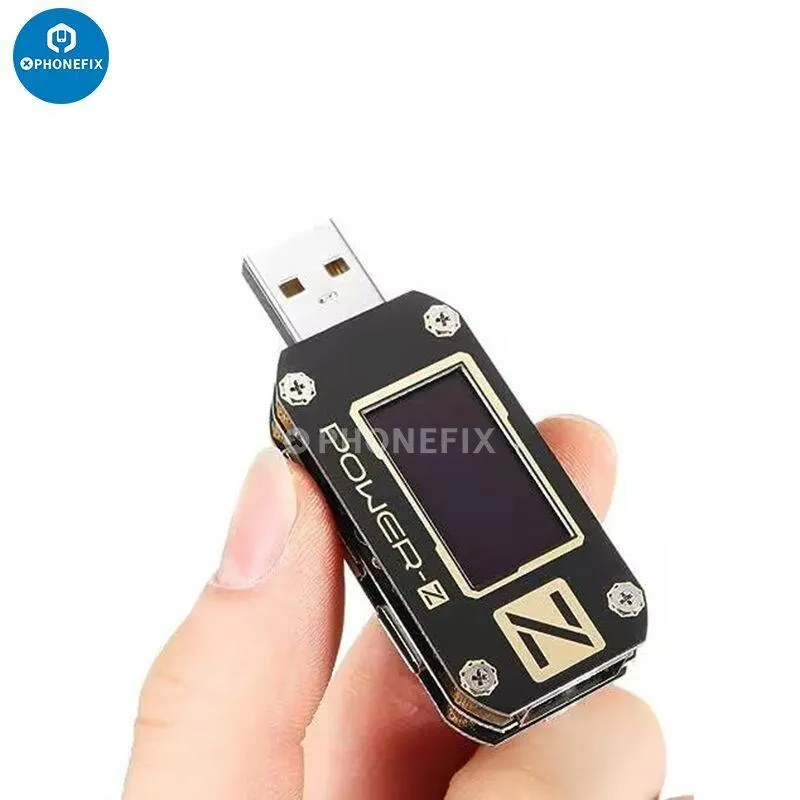

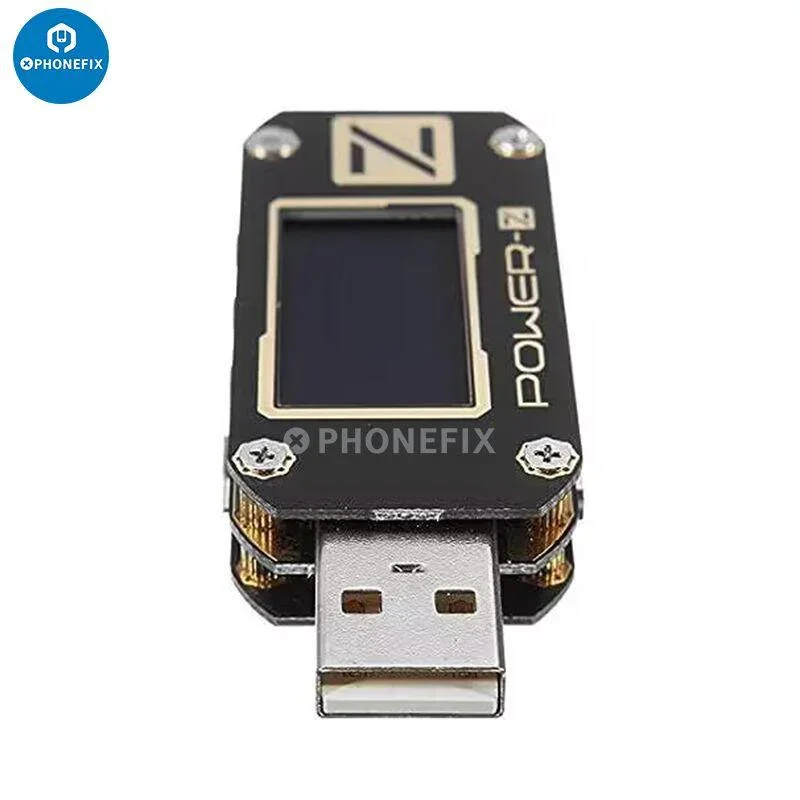

• Tester portatile USB PD KM001 POWER-Z: voltmetro digitale QC3.0/PD, misuratore di tensione e corrente digitale di tipo C, rilevatore di potenza.
• Utilizzata per testare lo strumento PD, la tabella prende in considerazione la complessità dell'aggiornamento dell'interfaccia fisica durante la ricarica, la diversità e la ricarica dell'accordo, saranno le interfacce USB-A più comuni, la porta Micro USB, l'interfaccia Type-C integrate insieme.
• Contratto di supporto: USB PD, Qualcomm QC3.0 / 2.0, MTK PE / PE+, Huawei FCP / SCP, Apple 2.4A, BC1.2, DCP.
• Può essere utilizzato senza problemi con USB Type C.
• Può essere utilizzato universalmente con un DCPS e qualsiasi dispositivo con tensione operativa inferiore a 20 V, con un dispositivo pass-through separato per analizzare il ciclo di avvio di un dispositivo.

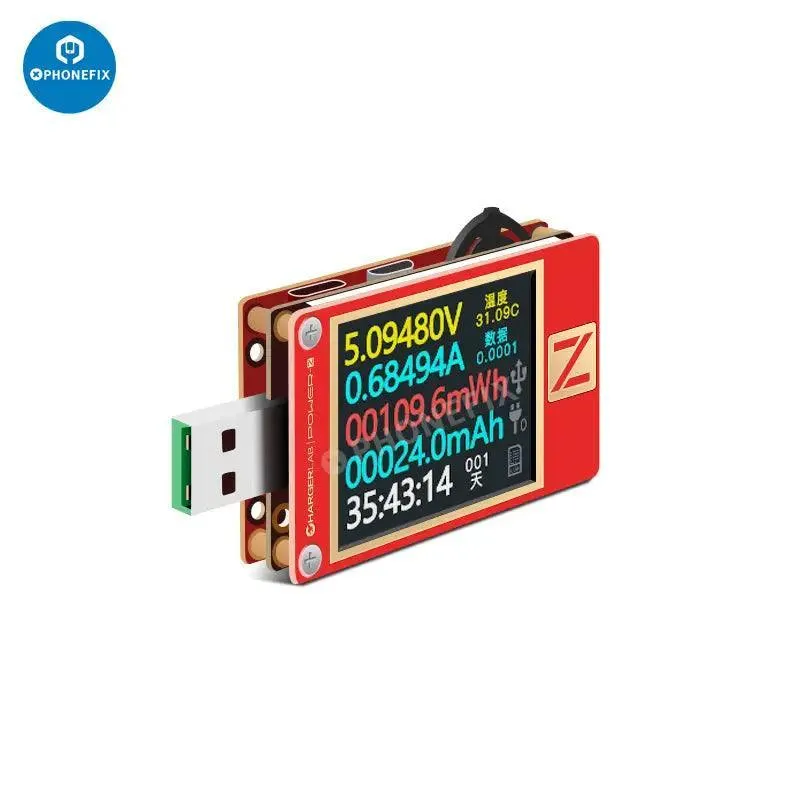

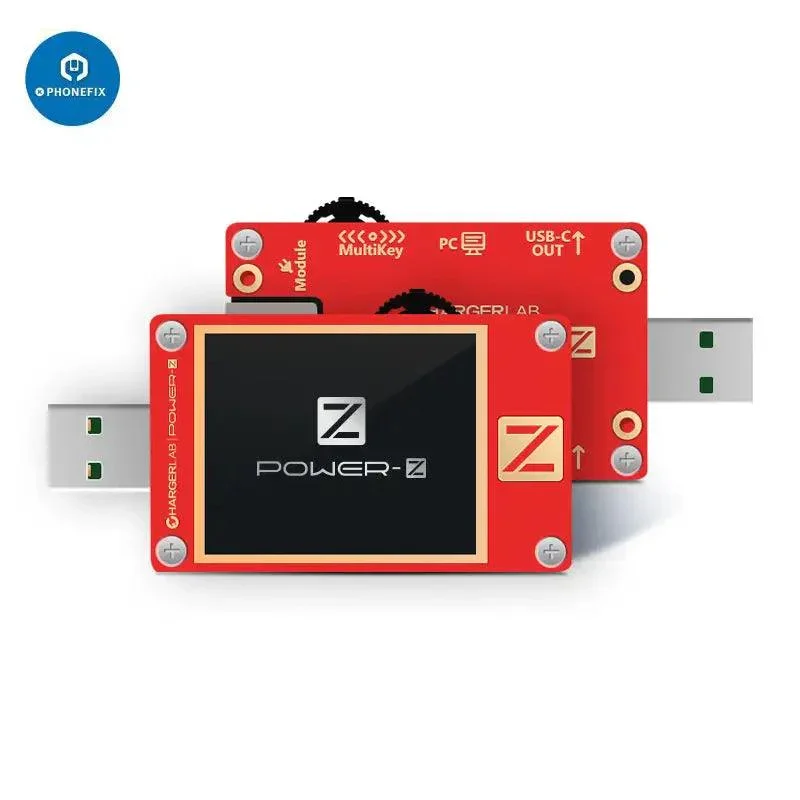

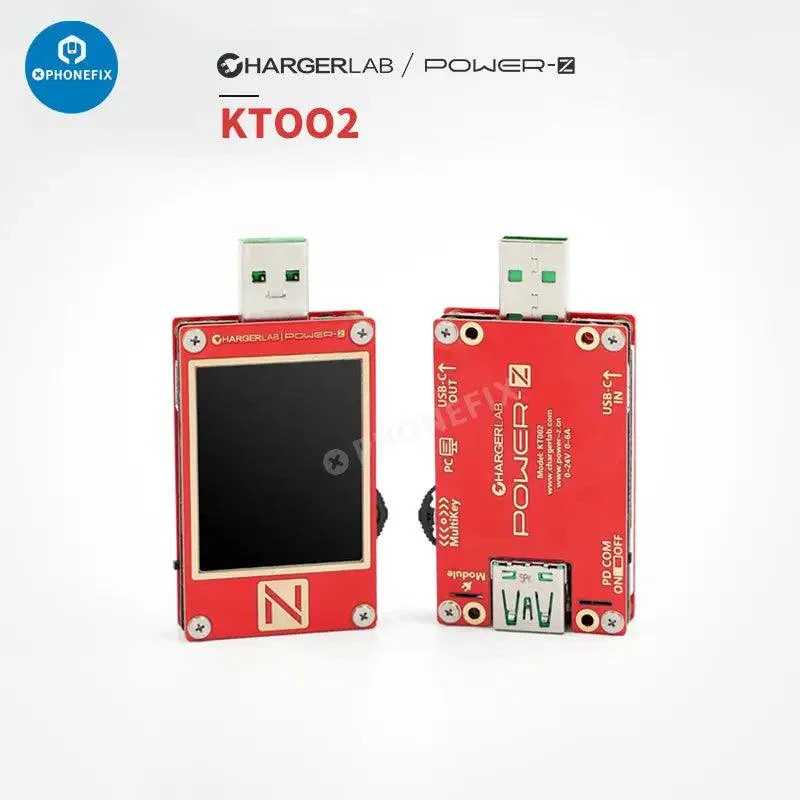

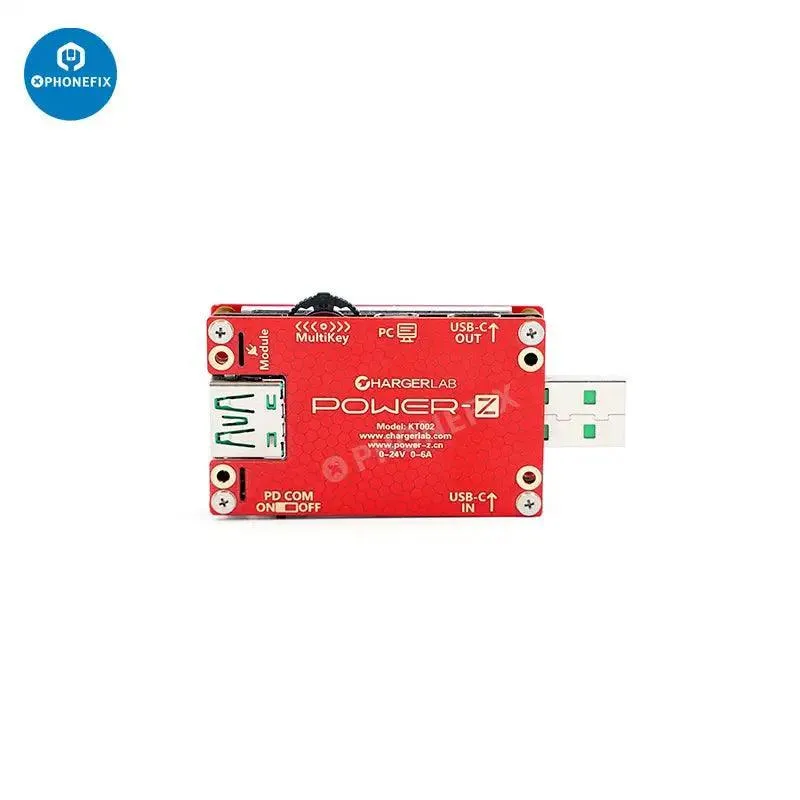

Tester di tensione e corrente USB PD POWER-Z KT002:
Caratteristiche:
1. Schermo TFT da 1.8 pollici.
2. Lo schermo è dotato di un sensore di gravità.
3. Cicalino incorporato.
4. Quattro lingue: cinese semplificato, cinese tradizionale, inglese, giapponese.
5. Interfaccia Full Pin, maggiore compatibilità, ottimizzata per il protocollo speciale dei caricabatterie Huawei, Oppo, OnePlus e di altre marche, non è necessario abbinare il cavo originale, può essere testato direttamente.
6. Supporta più protocolli: USB PD3.0, PPD, QC2.0, QC3.0, FCP, SCP, SSCP, AFC, VOOC 4.0, supporta VOOC, DASH, WARP, ecc.

Funzioni:
1. Test del protocollo di ricarica rapida.
2. Test della linea E-Marker.
3. Test di resistenza interna del cavo.
4. Lettura dei dati del cavo del cruscotto.
5. Esca per la tensione VOOC.
6. Registrazione dati offline di grandissima capacità.
7. Potente software di comunicazione con PC, driver che non richiede installazione, gestione integrata dei dati online e offline, calibrazione dello strumento e aggiornamento del firmware.

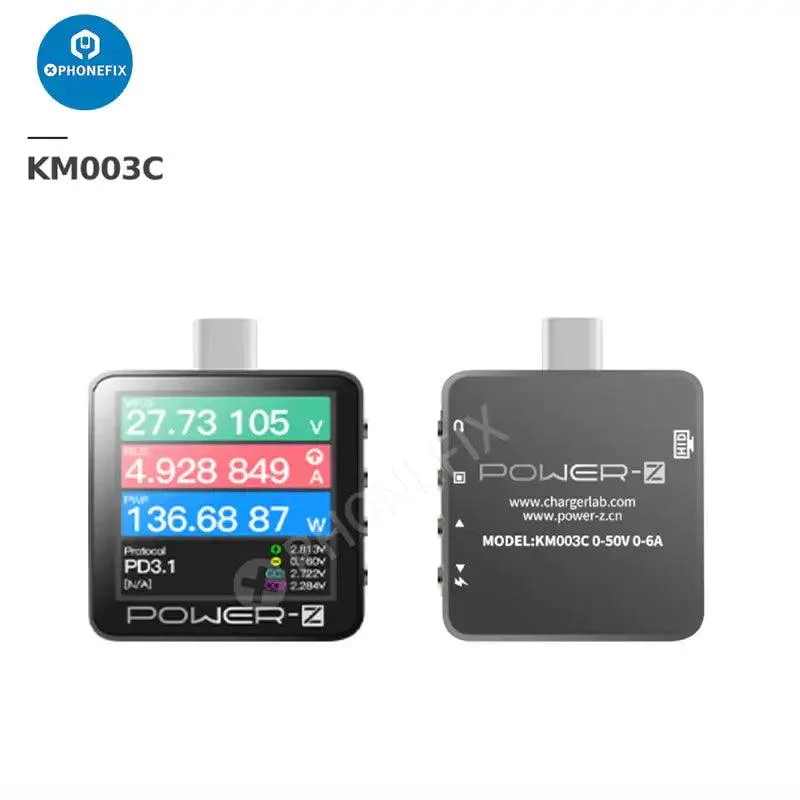

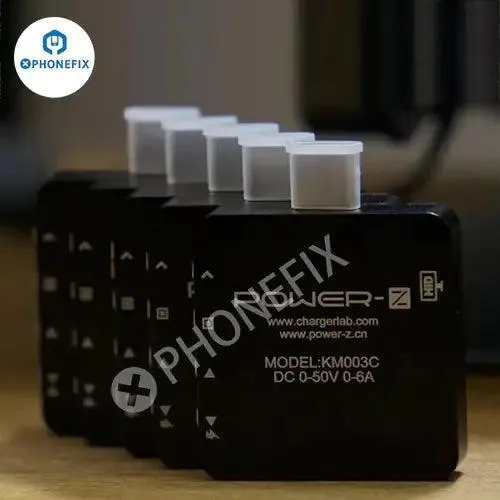

Tester POWER-Z KM003C Type-C:
Specifiche tecniche:
1. Numero di gruppi di record offline: 4 MB di memoria interna.
2. Capacità massima di energia del gruppo: 15-40.
3. Precisione: 0.00003.
4. Interfaccia HD: Tipo-C. Tipo di interfaccia di prova: Tipo-C.
5. Convertitore ADC: 20 bit.
6. Schermo: 1.54 pollici, risoluzione 240x240, materiale IPS, supporta il rilevamento della gravità.
7. Durata in caso di interruzione di corrente: 5 s.
8. Processore: per ARM Cortex-M4 192MHz.
9. Materiale della cassa: cassa in alluminio CNC.
10. Supporta PD3.1, inglese, lingua cinese.
11. Tipo di operazione: Chiave
12. Alimentazione, porta di comunicazione: Tipo-C (5 V)
13. Resistenza interna dell'interfaccia: circa 20 mΩ
14. Corrente di funzionamento tipica: 15~50mA
15. Precisione della tensione: 0.00002 V. Intervallo di tensione: 0-50 V.
16. Precisione attuale: 0.00003A. Intervallo di corrente: 0-6A
17. Temperatura di esercizio: da -10 a 60°C.
18. Supporta la lettura del codice SN del caricabatterie Apple.
19. Computer superiore: nuova interfaccia, qualità delle immagini 4K, 10 milioni di dati, funzione di cattura di 10,000,000 di pacchetti.

Caratteristiche:
1. Il tester di ricarica rapida ChargeLAB POWER-Z KM003C recentemente aggiornato supporta USB PD3.1.
2. Il nuovo standard di ricarica rapida USB PD3.1 supporterà una tensione di uscita fino a 48 V e aumenterà contemporaneamente la potenza di ricarica a 240 W.

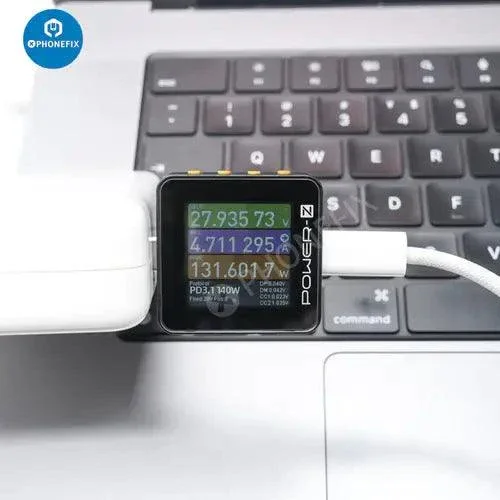

3. Per il caricabatterie Apple da 140 W, supportare 5 V, 9 V, 15 V, 20 V e 28 V.
4. Supporta il rilevamento del protocollo: PD3.1, QC4, QC5, SCP, FCP, AFC, VFCP, SVOOC, MTK, EPR e UFCS.
5. Schermo da 1.54", risoluzione 240x240, pennello alto, luminosità elevata, schermo nuovamente aggiornato.
6. Aggiunte funzioni come Super-VOOC, VIFC e QC5 per rilevare e ingannare.
7. Spazio ROM più ampio, maggiori capacità di espansione, supporto al chip M4, capacità di elaborazione più rapide, alto livello.
8. La macchina è dotata di una funzione di cattura dei pacchetti PD.
9. La pagina principale visualizza tensione, corrente e potenza in ordine dall'alto verso il basso, mentre nell'angolo inferiore sinistro viene visualizzato il protocollo di ricarica che potrebbe essere in uso.
10. La pagina di visualizzazione può cambiare la frequenza di aggiornamento a 4sps, 15sps, 60sps e 1Ksps.
11. Può visualizzare la curva di lavoro della tensione e della corrente durante la carica; le forme d'onda di lavoro di D+ e D- e CC1 e CC2.
12. Supporto per il rilevamento del protocollo di ricarica rapida, i protocolli attualmente supportati includono: per FCP, SCP, AFC, QC3.0, QC4+, QC5, PD3.1, PD3.0, PPS, Apple 2.4A, VOOC, SVOOC, VIFC, UFCS, ecc.
13. Rilevamento del filo del cavo dati: leggendo le informazioni del chip E-marker all'interno del filo, è possibile ottenere la potenza e le prestazioni di trasmissione supportate dal filo.
14. Per la lettura del codice SN del caricabatterie Apple.
15. Registrazione offline dei dati di ricarica: è possibile utilizzare un'unica macchina per registrare le modifiche dei dati del dispositivo durante la ricarica e memorizzarle sotto forma di dati; gli utenti possono richiamarle e rivederle sul computer host ed esportare grafici.
16. Supporta il computer host, il computer host è una funzione molto potente estesa al lato PC, che include funzioni di lettura, registrazione ed esportazione dei dati, nonché regolazione della tensione di decoy del protocollo, analisi del protocollo PD, firmware del tester di aggiornamento e altre funzioni. Supporta il funzionamento simultaneo di più telecamere, in linea di principio, non vi è alcun limite al numero. Al momento, il computer host supporta solo sistemi per WIN10 e WIN11.

Applicazione:
- Monitoraggio della potenza di ricarica del telefono cellulare.
- Test di ingresso e uscita dell'alimentazione mobile.
- Test del protocollo di ricarica rapida multi-specifica del caricabatterie.
- Test del dispositivo di protocollo PD.
- Test di potenza della ricarica wireless QI.
- In alcuni punti si dovrebbe ricorrere alla registrazione delle curve di tensione e corrente, ecc.

Avvio veloce:
1. Inserire la porta Type-C del Power-Z nella porta di ricarica del telefono cellulare.
2. Inserire il caricabatterie originale nella porta C nella parte inferiore del Power-Z.
3. Accendi l'alimentazione e inizia a utilizzarlo, monitorando facilmente la tensione di carica, la corrente, la potenza e altri dati.

Descrizione chiave (dall'alto verso il basso):
- Pulsante 1: Indietro, regola la direzione di visualizzazione del testo nell'interfaccia principale.
- Pulsante 2: OK, regola la frequenza di aggiornamento dei dati sull'interfaccia principale.
- Pulsante 3: Pagina precedente, cursore su.
- Pulsante 4: Pagina successiva, il cursore si sposta verso il basso.

Nota:
1. Il manuale con codice QR apparirà quando lo apri per la prima volta; puoi scegliere di saltarlo e "iniziare a usarlo" direttamente.
2. La versione firmware corrente è il firmware di prova, ci sono alcuni bug minori che non influenzano l'uso, perdonatemi. Alcune funzionalità e problemi incompiuti saranno aggiunti e risolti in aggiornamenti successivi.
3. HID è un'interfaccia dati, utilizzata per connettersi al computer host e alla suite PC (per il momento solo Windows). Può essere utilizzata per l'alimentazione a 5 V durante i test, il che è più stabile.
4. La versione ufficiale del manuale verrà aggiornata in sincronia con il firmware ufficiale.
