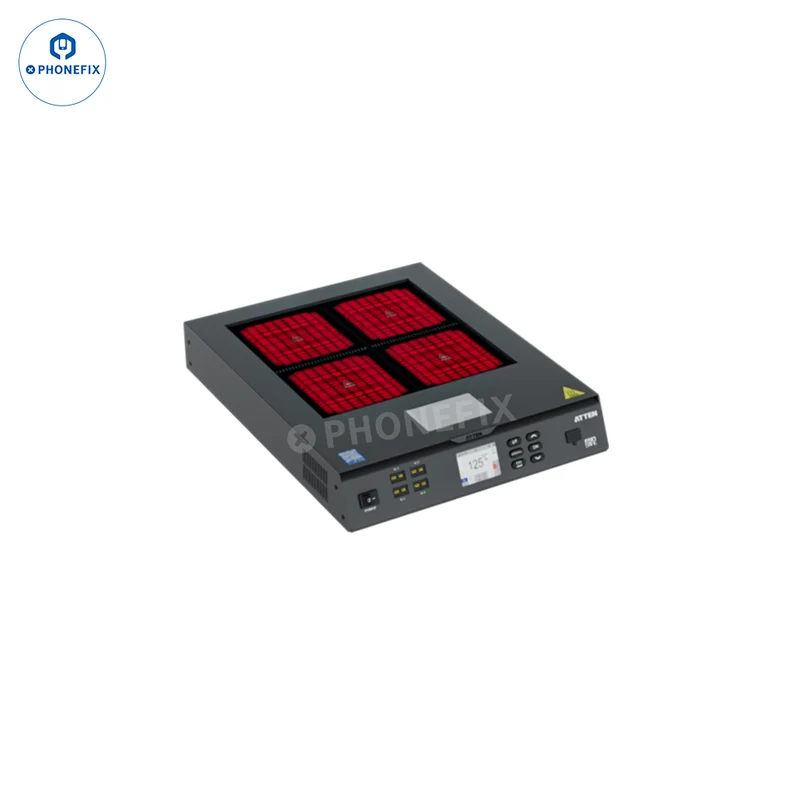

Piattaforma di preriscaldamento Atten serie ST-7242/ST-7322/TS-7700

Preriscaldatore ATTEN ST-7242 ST-7322 ST-7700: La piattaforma di preriscaldamento Atten ST-7242/ST-7322 è dotata di un sistema di controllo indipendente a quattro zone, che consente un riscaldamento preciso di aree specifiche sulla scheda madre. La piattaforma di preriscaldamento Atten TS7700 supporta tre modalità operative: modalità temperatura, modalità potenza e modalità curva, ed è equipaggiata con un sistema di monitoraggio a termocoppia di tipo K. È adatta per il riscaldamento e la dissaldatura di schede madri di telefoni cellulari e altri circuiti stampati elettronici.

Nota bene: Questo link è solo per richieste di informazioni. Per informazioni su prezzi e peso di questo prodotto, vi preghiamo di contattarci privatamente.
Indirizzo email di contatto: [email protected]

Caratteristiche
1. Controllo multizona: dotato di quattro zone di lavoro indipendenti e commutabili che supportano sia il funzionamento autonomo che quello combinato.
2. Controllo della temperatura: garantisce la stabilità della temperatura e dispone di una funzione di compensazione della temperatura per le operazioni di raffreddamento. Supporta la funzionalità di blocco della temperatura.
3. Modalità operative: Offre tre distinte modalità operative: Modalità temperatura, Modalità potenza e Modalità profilo.
4. Supporto per termocoppie: supporta tre modalità di funzionamento per le termocoppie (Controllo, Protezione e Arresto) per controllare e proteggere attivamente la termocoppia, garantendo che la scheda PCBA rimanga alla temperatura impostata. Supporta termocoppie esterne di tipo K (intervallo di misurazione della temperatura: 0–650 °C).
5. Interfaccia di comunicazione: supporta la comunicazione tramite interfaccia RS485.

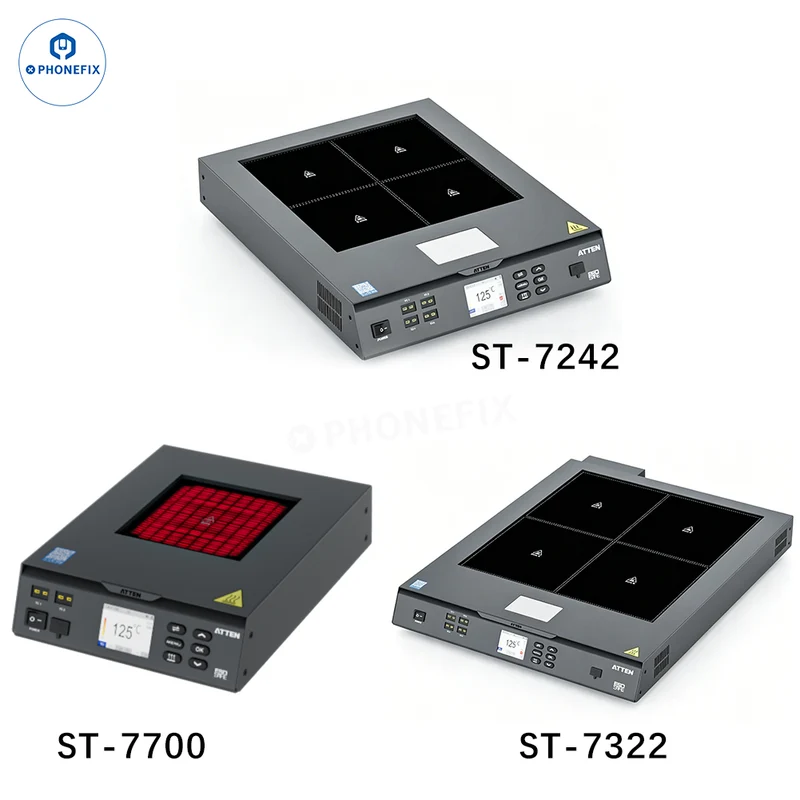

Opzione
1. ST-7242
2. ST-7322
3. TS-7700

Specifiche del prodotto:

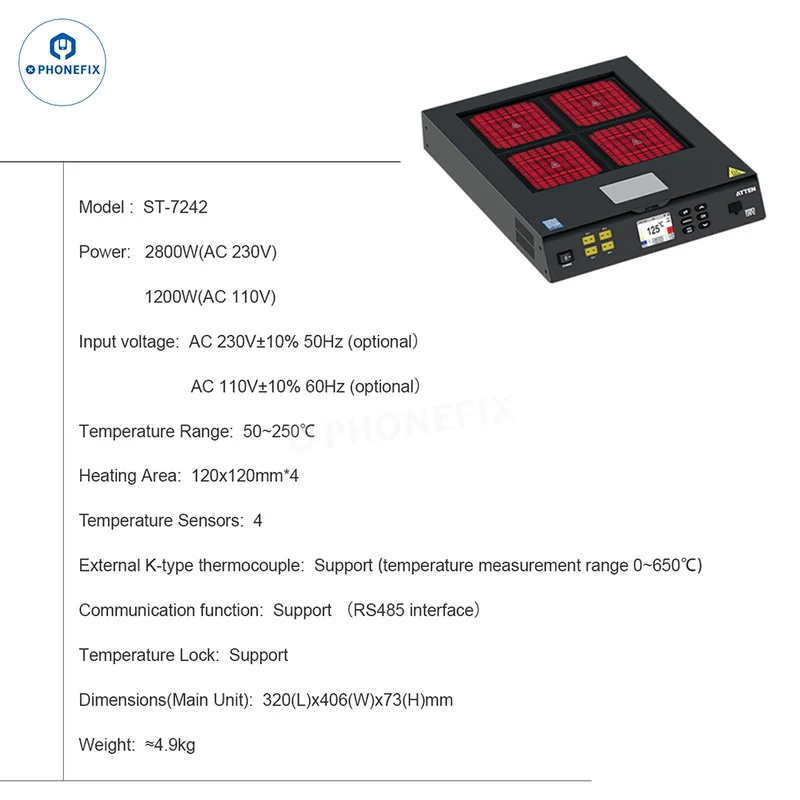

ST-7242 (Stazione di preriscaldamento programmabile a 4 zone)
Potenza: 2800 W (230 V CA) / 1200 W (110 V CA)
Tensione di ingresso: CA 230 V ± 10% 50 Hz (opzionale) / CA 110 V ± 10% 60 Hz (opzionale)
Area di riscaldamento: 120 x 120 x 4 mm
Sensori di temperatura: 4
Dimensioni unità principale: 320 x 406 x 73 mm
Peso: ca. 4.9 kg

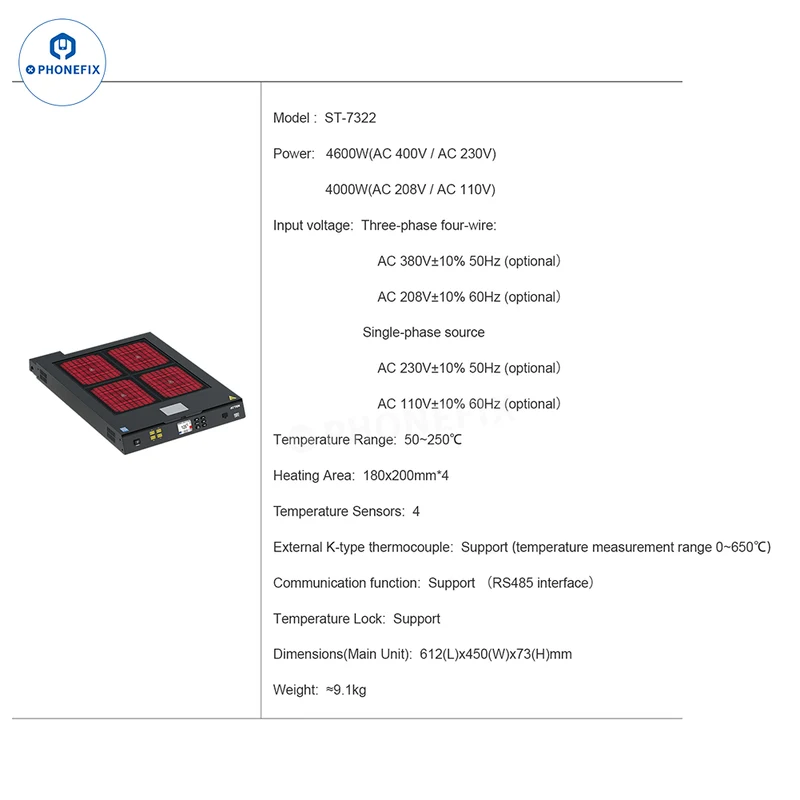

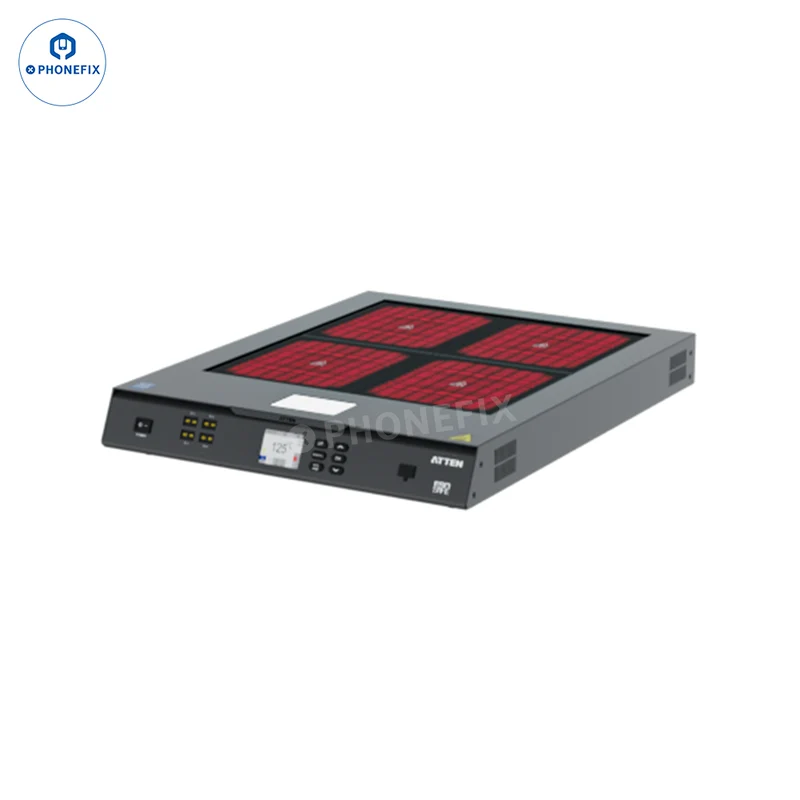

ST-7322 (Stazione di preriscaldamento programmabile a 4 zone - Versione ad alta potenza)
Potenza: 4600 W (CA 400 V / CA 230 V) / 4000 W (CA 208 V / CA 110 V)
Tensione di ingresso: CA trifase a 4 fili 380 V ± 10% 50 Hz (opzionale) / CA 208 V ± 10% 60 Hz (opzionale); CA monofase 230 V ± 10% 50 Hz (opzionale) / CA 110 V ± 10% 60 Hz (opzionale)
Area di riscaldamento: 180 x 200 x 4 mm
Sensori di temperatura: 4
Dimensioni unità principale: 612 x 450 x 73 mm
Peso: ca. 9.1 kg

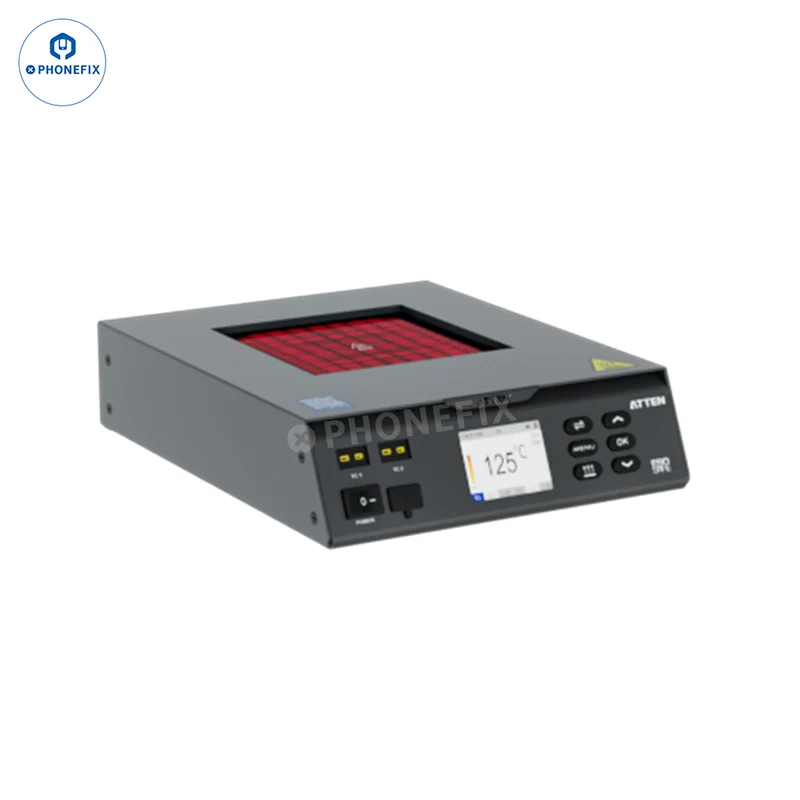

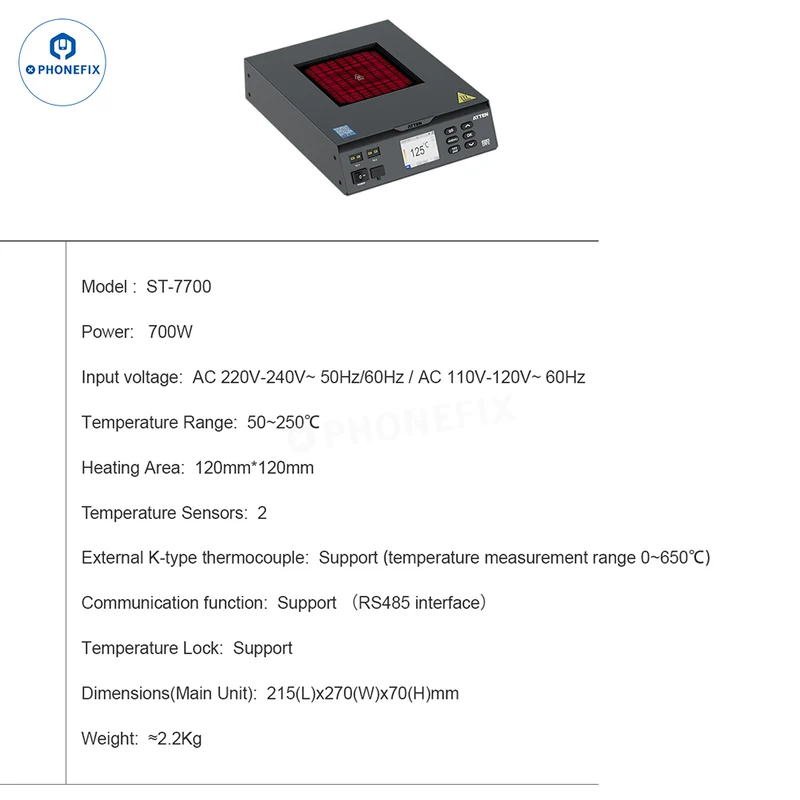

ST-7700 (Stazione di preriscaldamento a zona singola)
Potenza: 700W
Tensione di ingresso: CA 220V-240V~ 50Hz/60Hz / CA 110V-120V~ 60Hz
Area riscaldabile: 120 x 120 mm
Sensori di temperatura: 2
Dimensioni unità principale: 215 x 270 x 70 mm
Peso: ca. 2.2 kg

Elenco dei componenti ST-7242
Unità principale x1
Sensore di prova per termocoppia di tipo K x4
Cavo di messa a terra x1
Certificato x1
Manuale dell'utente x1
Cavo di alimentazione x1

Elenco dei componenti ST-7322
Unità principale x1
Sensore di prova per termocoppia di tipo K x4
Cavo di messa a terra x1
Certificato x1
Manuale dell'utente x1
Cavo di alimentazione x1

Elenco dei componenti ST-7700
Unità principale x1
Sensore di prova per termocoppia di tipo K x2
Cavo di messa a terra x1
Cavo di alimentazione x1
Certificato x1
Manuale dell'utente x1
